في عصر يتميز بتزايد ندرة المياه، وتصاعد الطلب السكاني، والأنظمة البيئية الأكثر صرامة، أصبح البحث عن حلول متقدمة لمعالجة مياه الصرف الصحي أكثر أهمية من أي وقت مضى. على الرغم من أن الأساليب التقليدية فعالة إلى حد ما، إلا أنها غالبًا ما تكافح من أجل تلبية المتطلبات الحديثة لإدارة النفايات السائلة عالية الجودة وإدارة الموارد بكفاءة. وقد مهدت هذه الحاجة الملحة الطريق لتقنيات مبتكرة، من بينها غشاء المفاعل الحيوي (MBR). تبرز كحل تحويلي.
يمثل نظام المفاعل الحيوي الغشائي (MBR) في جوهره مزيجًا متطورًا من عمليتين راسختين: العلاج البيولوجي و ترشيح الغشاء .
التعريف والمبادئ الأساسية: في MBR، يتم دمج الغشاء النفاذ مباشرة في المفاعل البيولوجي أو بعده مباشرة (عادةً نظام الحمأة المنشطة). المكون البيولوجي مسؤول عن تحلل الملوثات العضوية والمواد المغذية في مياه الصرف الصحي، تمامًا مثل عملية الحمأة المنشطة التقليدية. ومع ذلك، بدلاً من الاعتماد على الترسيب الجاذبية (الترسيب) لفصل المياه المعالجة عن الكتلة الحيوية، يستخدم MBR حاجزًا ماديًا - الغشاء - لإجراء هذا الفصل الحاسم. يعمل هذا الغشاء كحاجز مطلق أمام المواد الصلبة العالقة والبكتيريا وحتى بعض الفيروسات، مما يضمن تغلغلًا واضحًا وعالي الجودة بشكل ملحوظ.
كيف تجمع MBRs بين الترشيح الغشائي والمعالجة البيولوجية: إن التآزر بين هاتين التقنيتين هو ما يمنح MBR مزاياه المميزة. تخلق العملية البيولوجية تركيزًا مختلطًا للمواد الصلبة العالقة في السائل (MLSS) أعلى بكثير من ذلك الموجود في الأنظمة التقليدية، مما يؤدي إلى وحدة تحلل بيولوجي أكثر إحكاما وكفاءة. يحتفظ الغشاء بشكل فعال بهذا التركيز العالي من الكتلة الحيوية داخل المفاعل، مما يلغي الحاجة إلى جهاز تنقية ثانوي وغالبًا ما يكون خطوة ترشيح ثالثية. وينتج عن هذا الفصل المباشر جودة عالية للنفايات السائلة، مما يسمح بالتفريغ المباشر أو المزيد من التلميع لتطبيقات إعادة الاستخدام المختلفة.
تعكس رحلة تقنية MBR من المفهوم الناشئ إلى الحل المعتمد على نطاق واسع عقودًا من الابتكار في كل من علوم المواد وهندسة العمليات.
التطورات المبكرة في تكنولوجيا الأغشية: يمكن إرجاع جذور تقنية MBR إلى منتصف القرن العشرين، مع الأبحاث الأولية حول الأغشية الاصطناعية لعمليات الفصل المختلفة. التطبيقات المبكرة للأغشية في معالجة المياه، في المقام الأول للترشيح الدقيق والترشيح الفائق، وضعت الأساس لتكاملها مع النظم البيولوجية. ومع ذلك، فإن التحديات الأولية، وخاصة تلوث الأغشية والتكاليف المرتفعة، حدت من اعتمادها على نطاق واسع.
المعالم الرئيسية في تطوير MBR: شهدت أواخر الستينيات التصاميم المفاهيمية الأولى لـ MBRs. حدث تقدم كبير في الثمانينيات مع تطوير أغشية بوليمرية قوية وعالية التدفق وأكثر فعالية من حيث التكلفة، وخاصة تكوينات الألياف المجوفة والصفائح المسطحة. كان الانتقال من وحدات الأغشية الخارجية (التيار الجانبي) إلى التكوينات المغمورة الأكثر كفاءة في استخدام الطاقة والمضغوطة في التسعينيات بمثابة لحظة محورية أخرى، مما أدى إلى تحسين الجدوى الاقتصادية والبساطة التشغيلية لأنظمة MBR بشكل كبير. لقد أدت التطورات المستمرة في المواد الغشائية وتصميمات الوحدات والاستراتيجيات التشغيلية إلى دفع حدود أداء MBR باستمرار.
الاتجاهات الحالية والآفاق المستقبلية: اليوم، تعد تقنية MBR حلاً ناضجًا ومثبتًا لمجموعة متنوعة من تحديات معالجة مياه الصرف الصحي على مستوى العالم. تركز الاتجاهات الحالية على تعزيز مقاومة تلوث الأغشية من خلال مواد جديدة وتعديلات سطحية، وتحسين كفاءة الطاقة (خاصة التهوية)، ودمج MBRs مع عمليات المعالجة المتقدمة الأخرى للحصول على جودة أعلى للمياه واستعادة الموارد. يستعد مستقبل MBRs للنمو المستمر، حيث يلعب دورًا حيويًا متزايدًا في الإدارة المستدامة للمياه، وإعادة استخدام المياه، وإنشاء دورات مياه حضرية مرنة.

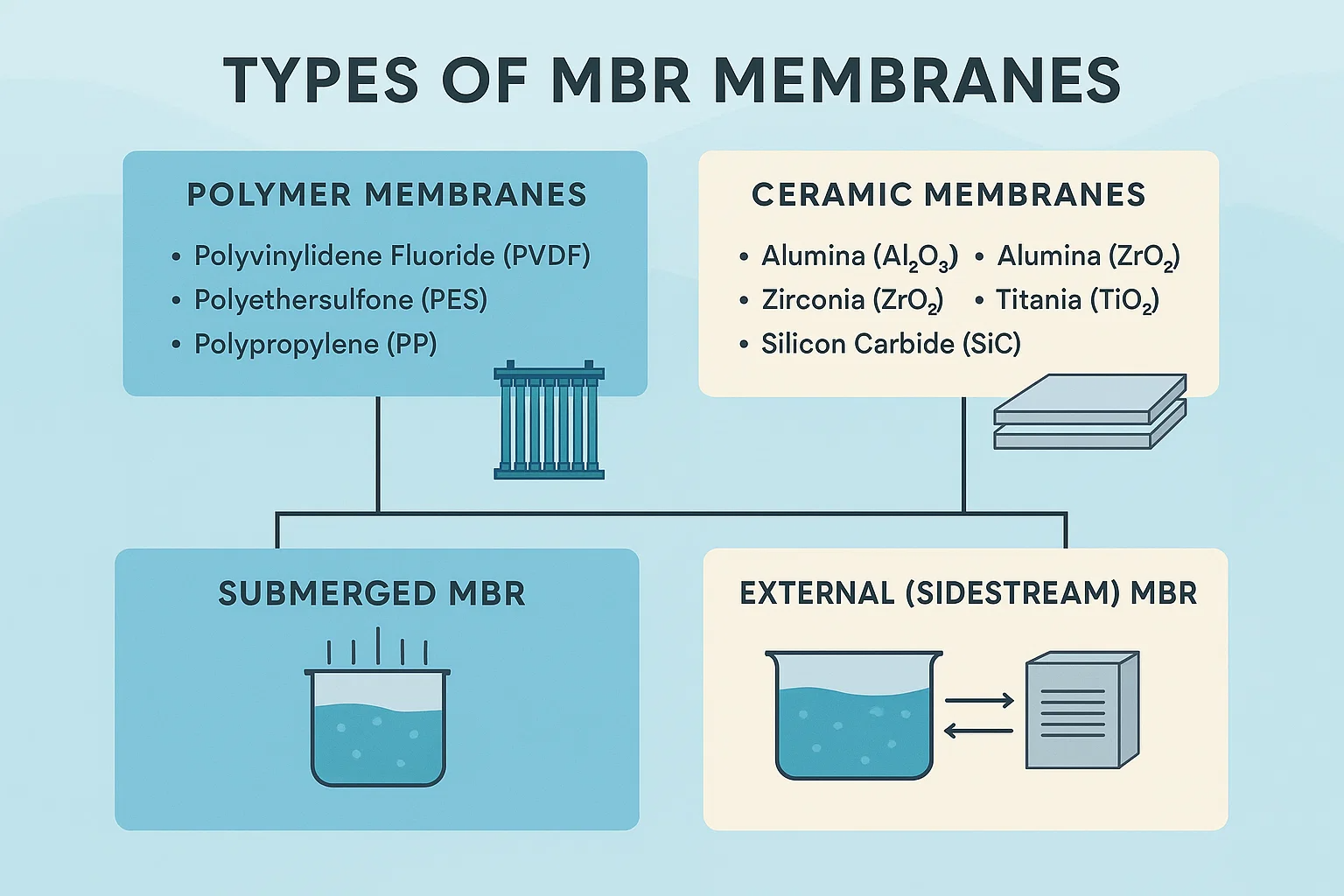

تتأثر الفعالية والخصائص التشغيلية لنظام MBR بشكل كبير بنوع الغشاء المستخدم. يتم تصنيف الأغشية في المقام الأول حسب تركيبها المادي وتكوينها المادي داخل المفاعل الحيوي.
تهيمن الأغشية البوليمرية على سوق MBR نظرًا لتعدد استخداماتها وفعاليتها من حيث التكلفة وعمليات التصنيع الراسخة.
المواد الأكثر شيوعًا (مثل PES وPVDF):
فلوريد البولي فينيلدين (PVDF): هذه هي واحدة من المواد الأكثر استخدامًا على نطاق واسع لأغشية MBR. تشتهر أغشية PVDF بمقاومتها الكيميائية الممتازة، خاصة للمواد المؤكسدة القوية (مثل الكلور، الذي يستخدم غالبًا للتنظيف) والأحماض/القواعد، مما يجعلها متينة للغاية في ظروف مياه الصرف الصحي المتنوعة. كما أنها تظهر قوة ميكانيكية جيدة واستقرارًا حراريًا.
بولي إيثرسولفون (PES) / بولي سلفون (PSU): تعتبر هذه البوليمرات أيضًا اختيارات شائعة، ويتم تقييمها لخصائصها الميكانيكية الجيدة، ومعدلات التدفق العالية، وتحمل الأس الهيدروجيني الواسع نسبيًا. غالبًا ما تُستخدم أغشية PES في التطبيقات التي يكون فيها الأداء العالي والمقاومة الجيدة للتلوث أمرًا بالغ الأهمية، على الرغم من أنها قد تكون لديها مقاومة كيميائية أقل قليلاً للمؤكسدات القوية مقارنةً بـ PVDF.
البولي بروبلين (PP) والبولي ايثيلين (PE): هذه المواد أقل شيوعًا في سوق MBR الأساسي ولكنها تستخدم في تطبيقات معينة، مما يوفر مقاومة كيميائية جيدة وقوة ميكانيكية، خاصة في نطاقات الترشيح الدقيق.
المزايا والعيوب:
المزايا:
فعالة من حيث التكلفة: تكاليف تصنيع أقل بشكل عام مقارنة بالأغشية الخزفية.
المرونة في التصميم: يمكن تصنيعها بسهولة في أشكال هندسية مختلفة (الألياف المجوفة والألواح المسطحة) وأحجام الوحدات.
مقاومة كيميائية جيدة: تم تصميم العديد من الأغشية البوليمرية لتحمل مواد التنظيف الكيميائية الشائعة المستخدمة في معالجة مياه الصرف الصحي.
التصنيع المؤسس: تضمن تقنيات الإنتاج الناضجة الجودة والتوافر بشكل متسق.
العيوب:
قابلية التلوث: على الرغم من التقدم الذي تم إحرازه، إلا أن الأغشية البوليمرية لا تزال عرضة للتلوث العضوي والبيولوجي، مما يتطلب تنظيفًا منتظمًا.
حدود درجة الحرارة: تعمل عادة في درجات حرارة أقل مقارنة بالأغشية الخزفية، مما يحد من استخدامها في التدفقات الصناعية ذات درجة الحرارة العالية.
الهشاشة الميكانيكية: يمكن أن تكون عرضة للأضرار المادية إذا لم يتم التعامل معها وتشغيلها بشكل صحيح، على الرغم من أن التصميمات الحديثة قوية.
تمثل الأغشية الخزفية بديلاً قويًا لنظيراتها البوليمرية، وهي مناسبة بشكل خاص لمواجهة تيارات مياه الصرف الصحي الصعبة.
تكوين المواد وخصائصها: تُصنع الأغشية الخزفية عادةً من مواد غير عضوية مثل الألومينا (Al2O3)، أو الزركونيا (ZrO2)، أو التيتانيا (TiO2)، أو كربيد السيليكون (SiC). يتم تلبيد هذه المواد عند درجات حرارة عالية لتكوين بنية مسامية. وتشمل خصائصها الرئيسية الصلابة الاستثنائية والخمول الكيميائي والثبات الحراري.
المزايا في تطبيقات محددة (مثل درجات الحرارة المرتفعة والمواد الكيميائية العدوانية):
المقاومة الكيميائية القصوى: مقاومة عالية للأحماض والقواعد القوية والمواد المؤكسدة القوية، مما يجعلها مثالية لمياه الصرف الصناعي شديدة التآكل.
الاستقرار الحراري العالي: يمكن أن تعمل بفعالية عند درجات حرارة أعلى بكثير من الأغشية البوليمرية (غالبًا ما تزيد عن 100 درجة مئوية)، وهي مناسبة للنفايات السائلة الصناعية الساخنة.
قوة ميكانيكية متفوقة: متين للغاية ومقاوم للتآكل، وأقل عرضة للأضرار المادية.
عمر أطول: نظرًا لطبيعتها القوية، غالبًا ما تتمتع الأغشية الخزفية بعمر تشغيلي أطول.
مقاومة الحشف (نسبية): على الرغم من أنها ليست محصنة ضد القاذورات، إلا أن طبيعتها المحبة للماء وقدرتها على تحمل التنظيف الكيميائي القاسي يمكن أن تجعلها أكثر مرونة في بيئات معينة عالية القاذورات.
العيوب:
ارتفاع تكلفة رأس المال: يعد تصنيعها أكثر تكلفة بكثير من الأغشية البوليمرية، مما يؤدي إلى ارتفاع الاستثمار الأولي.
الطبيعة الهشة: وعلى الرغم من قوتها، إلا أنها هشة أيضًا ويمكن أن تنكسر تحت التأثير أو الصدمة الحرارية السريعة.
هندسات محدودة: متوفر بشكل أساسي في تكوينات أنبوبية أو متعددة القنوات، مما قد يؤدي إلى آثار أكبر مقارنة بالوحدات البوليمرية المدمجة.
وبعيدًا عن المواد، فإن الترتيب المادي للأغشية داخل نظام MBR يحدد وضع التشغيل ومدى ملاءمته للتطبيقات المختلفة.
وصف التكوين: في نظام MBR المغمور، يتم غمر وحدات الغشاء (عادةً الألياف المجوفة أو الصفائح المسطحة) مباشرة في السائل المختلط لخزان الحمأة المنشطة. يتم سحب المادة المتخللة من خلال الأغشية عن طريق تطبيق فراغ طفيف (شفط) من جانب المادة المتخللة. عادةً ما يتم إطلاق الهواء من أسفل وحدات الغشاء لتوفير التنظيف وتقليل التلوث.
المزايا والعيوب:
المزايا:
استهلاك أقل للطاقة (الضخ): يعمل تحت ضغط غشائي منخفض (TMP)، مما يتطلب طاقة أقل لشفط التخلل مقارنة بالأنظمة الخارجية.
البصمة الأصغر: يؤدي دمج الأغشية داخل الخزان البيولوجي إلى توفير المساحة عن طريق التخلص من الحاجة إلى أجهزة تنقية ومحطات ضخ منفصلة بين الوحدات البيولوجية والوحدات الغشائية.
سهولة التشغيل والصيانة: من السهل نسبيًا التشغيل، ويمكن إجراء الصيانة (مثل التنظيف) في كثير من الأحيان في الموقع .
التحكم الفعال في التلوث: توفر التهوية المستمرة تنظيفًا فعالًا لسطح الغشاء، مما يساعد على تخفيف التلوث.
العيوب:
التدفق السفلي: تعمل عمومًا بمعدلات تدفق متوسطة أقل لتقليل التلوث مقارنة بالأنظمة الخارجية.
يتطلب حجم خزان كبير: تشغل وحدات الغشاء مساحة داخل المفاعل الحيوي، مما يتطلب حجم خزان إجمالي أكبر لسعة معينة مقارنة بالحمأة المنشطة التقليدية.
القابلية للضرر: تتعرض الأغشية مباشرة للسائل المختلط، مما يزيد من خطر التلف الناتج عن الحطام الكبير إذا كانت المعالجة المسبقة غير كافية.
التطبيقات التي تُفضل فيها MBRs المغمورة: MBR المغمورةs are the most common configuration for municipal wastewater treatment, small-to-medium industrial facilities, and applications where space is a premium and energy efficiency is a key consideration. They are particularly well-suited for high-quality effluent production and water reuse projects.
وصف التكوين: في نظام MBR الخارجي أو الجانبي، توجد وحدات الغشاء خارج المفاعل البيولوجي الرئيسي. يتم ضخ السائل المختلط بشكل مستمر من المفاعل الحيوي من خلال حلقة الضغط العالي إلى وحدات الغشاء، حيث يتم فصل المادة المتخللة. يتم بعد ذلك إرجاع السائل المختلط المركز إلى المفاعل الحيوي.
المزايا والعيوب:
المزايا:
تدفق أعلى: يمكن أن تعمل عند ضغوط أعلى عبر الغشاء وبالتالي معدلات تدفق أعلى بسبب القدرة على الضخ بسرعات أعلى عبر سطح الغشاء.
استبدال/صيانة أسهل للوحدة: يمكن الوصول إلى الأغشية بشكل أكبر للفحص والتنظيف المكاني (CIP) والاستبدال دون تعطيل العملية البيولوجية.
تحكم أفضل في ظروف التشغيل: يسمح الضخ بالتحكم الدقيق في سرعة التدفق المتقاطع، مما يساعد في التحكم في التلوث.
مساحة أقل في المفاعل الحيوي: الخزان البيولوجي خالي من الوحدات الغشائية، مما يسمح باستخدام أكثر كفاءة لحجم المفاعل الحيوي للنشاط البيولوجي.
العيوب:
استهلاك أعلى للطاقة (الضخ): يتطلب طاقة كبيرة لضخ السائل المختلط بسرعة عالية من خلال وحدات الغشاء.
بصمة أكبر: يتطلب بشكل عام مساحة إجمالية أكبر نظرًا للموقع المنفصل لطبقة الغشاء والبنية التحتية للضخ المرتبطة بها.
ارتفاع تكلفة رأس المال: يمكن أن تؤدي ترتيبات الأنابيب والضخ الأكثر تعقيدًا إلى زيادة الاستثمار الأولي.
زيادة احتمالية التلوث: إذا لم يتم تحسين سرعة التدفق المتقاطع، فقد يظل التلوث يمثل مشكلة كبيرة.
التطبيقات التي يُفضل فيها MBRs الخارجية: غالبًا ما يتم اختيار MBRs الخارجية لمحطات معالجة مياه الصرف الصحي الصناعية الكبيرة، أو التطبيقات ذات مياه الصرف الصحي عالية التركيز أو التي يصعب معالجتها، أو حيث تكون الأشكال الهندسية المحددة (مثل الأغشية الخزفية الأنبوبية) ضرورية. كما يتم تفضيلها أيضًا عند توقع إجراءات تنظيف قوية تتطلب إزالة الوحدات.

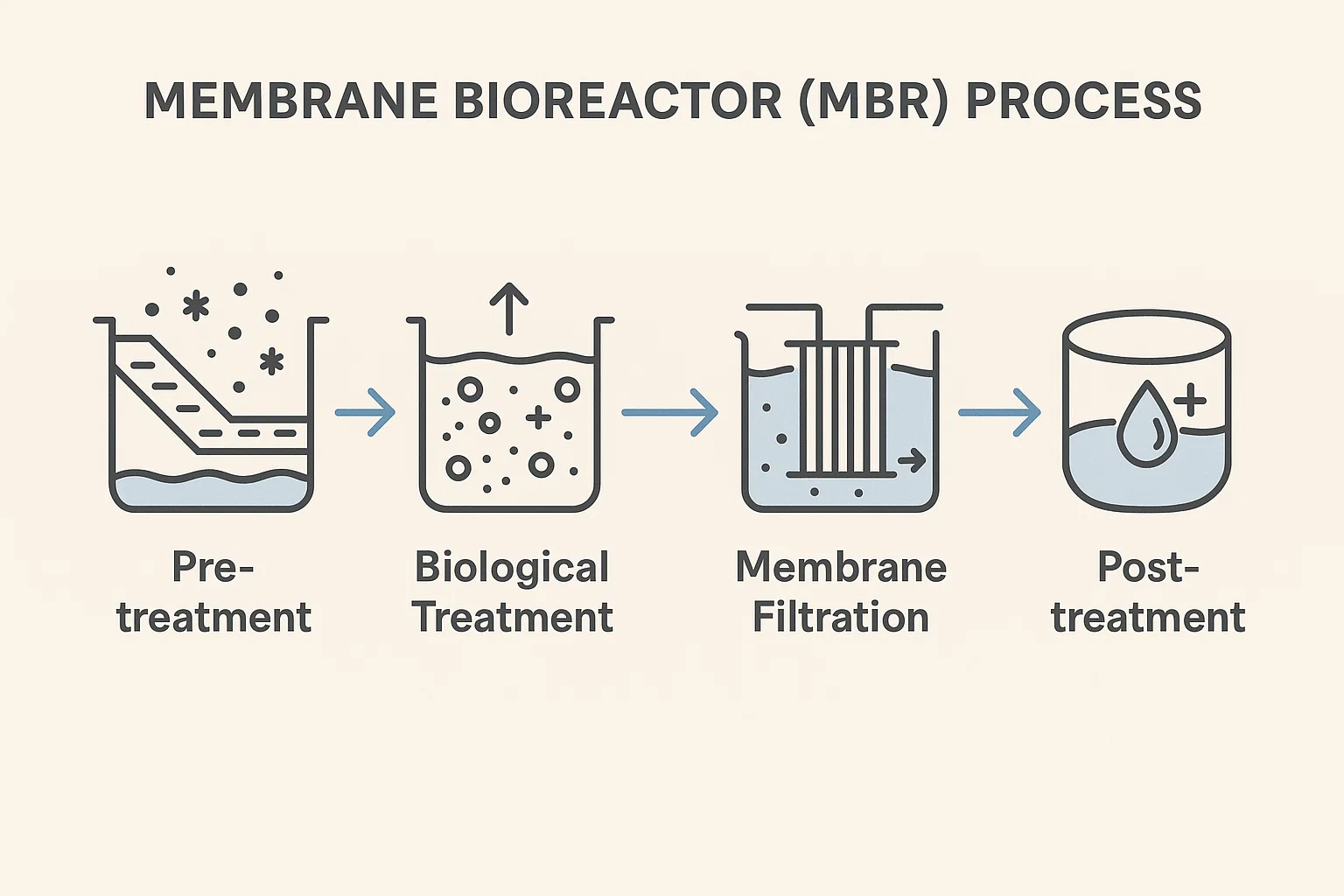

إن عملية MBR عبارة عن نظام متكامل مصمم لمعالجة مياه الصرف الصحي بكفاءة من خلال سلسلة من الخطوات الفيزيائية والبيولوجية. على الرغم من أن التكوين الدقيق يمكن أن يختلف، إلا أن المراحل الأساسية تظل متسقة، مما يضمن إزالة الملوثات بشكل قوي.
تعتبر المعالجة المسبقة الفعالة أمرًا بالغ الأهمية للتشغيل المستقر طويل المدى لأي نظام MBR. إنه يحمي وحدات الغشاء النهائية من التلف والتلوث المفرط، وهو أمر بالغ الأهمية للحفاظ على أداء النظام وطول عمره.
الفحص وإزالة الحصى: خط الدفاع الأول، الغربلة، يتضمن تمرير مياه الصرف الصحي الخام من خلال شاشات ذات فتحات أدق بشكل تدريجي. تعمل هذه الخطوة على إزالة الحطام الكبير مثل الخرق والبلاستيك وغيرها من النفايات الصلبة التي يمكن أن تسد المضخات أو تلحق الضرر بالأغشية فعليًا. بعد الفحص، يتم استخدام أنظمة إزالة الحصى (مثل غرف الحصى) لتسوية الجزيئات غير العضوية الثقيلة مثل الرمل والحصى والطمي، والتي يمكن أن تسبب تآكلًا كاشطًا للمعدات وتتراكم في الخزانات. بالنسبة لـ MBRs، يعد الفحص الدقيق (عادةً 1-3 مم، وأحيانًا أدق) ضروريًا لحماية الأغشية الحساسة.
المعادلة: يمكن أن تتقلب مياه الصرف الصحي بشكل كبير في معدل التدفق والتركيز ودرجة الحرارة على مدار اليوم. يعمل خزان المعادلة كمنطقة عازلة، لتنعيم هذه الاختلافات. ومن خلال توفير تدفق وجودة ثابتين نسبيًا للمعالجة البيولوجية النهائية، تساعد المعادلة على منع أحمال الصدمات على المجتمع الميكروبي وتقليل التغيرات المفاجئة في ظروف تشغيل الغشاء، وبالتالي تحسين استقرار النظام وأدائه بشكل عام.
هذا هو قلب نظام MBR حيث تقوم الكائنات الحية الدقيقة بتفكيك الملوثات بشكل فعال.
عملية الحمأة المنشطة في MBR: على عكس أنظمة الحمأة المنشطة التقليدية التي تعتمد على الجاذبية لفصل المواد الصلبة والسائلة، يقوم MBR بدمج الأغشية مباشرة داخل المفاعل البيولوجي أو بعده. وهذا يسمح بتركيزات أعلى بكثير من المواد الصلبة العالقة في السائل المختلط (MLSS) داخل المفاعل الحيوي، والتي تتراوح غالبًا من 8000 إلى 18000 ملجم / لتر، مقارنة بـ 2000-4000 ملجم / لتر في الأنظمة التقليدية. هذا التركيز العالي للكتلة الحيوية يعني:
تعزيز التحلل الحيوي: يوجد المزيد من الكائنات الحية الدقيقة التي تستهلك المواد العضوية (BOD/COD)، مما يؤدي إلى إزالة الملوثات بشكل أسرع وأكثر كفاءة.
انخفاض البصمة: وتسمح كفاءة المعالجة المتزايدة لأحجام مفاعل أصغر بتحقيق نفس قدرة المعالجة.
وقت أطول للاحتفاظ بالحمأة (SRT): تحتفظ الأغشية بالكتلة الحيوية، مما يسمح بفترة SRT أطول بكثير من وقت الاحتفاظ الهيدروليكي (HRT). تعمل تقنية SRT الأطول على تعزيز نمو الكائنات الحية الدقيقة المتخصصة الأبطأ نموًا والقادرة على تحلل الملوثات المعقدة وتحسين خصائص ترسيب الحمأة (على الرغم من عدم استخدام الترسيب بشكل مباشر للفصل).
انخفاض إنتاج الحمأة: يؤدي التشغيل في محطات SRT الأطول بشكل عام إلى انخفاض صافي إنتاج الحمأة، مما يقلل من تكاليف التخلص منها.
إزالة المغذيات (النيتروجين والفوسفور): تعتبر MBRs فعالة للغاية في إزالة المغذيات، وغالبًا ما تتفوق على الأنظمة التقليدية نظرًا لقدرتها على الحفاظ على الظروف المثالية للبكتيريا النتروجينية وإزالة النتروجين.
إزالة النيتروجين: يتم تحقيقه من خلال مزيج من المناطق الهوائية ونقص الأكسجين (أو نقص الأكسجين/اللاهوائية). في المناطق الهوائية، يتم تحويل الأمونيا إلى نتريت ثم نترات (النترجة). في مناطق نقص الأكسجين، في غياب الأكسجين ومع وجود مصدر كربون متاح، يتم تحويل النترات إلى غاز النيتروجين (نزع النتروجين)، والذي يتم إطلاقه بعد ذلك إلى الغلاف الجوي. إن MLSS العالي والتحكم الدقيق في الأكسجين المذاب يسهل النترجة ونزع النتروجين بكفاءة.
إزالة الفوسفور: يمكن تحقيق إزالة الفوسفور البيولوجي (BPR) من خلال دمج منطقة لاهوائية حيث تمتص الكائنات المتراكمة للفوسفور (PAOs) الفوسفور القابل للذوبان في الظروف اللاهوائية ثم تطلقه في الظروف الهوائية، مما يؤدي إلى امتصاص كمية أكبر من الفوسفور. يمكن أيضًا دمج إزالة الفسفور الكيميائي (على سبيل المثال، جرعات الأملاح المعدنية) بسهولة، وغالبًا ما يكون ذلك مباشرة في خزان MBR أو كخطوة ما بعد المعالجة، مع ضمان الأغشية الإزالة الكاملة للفوسفور المترسب كيميائيًا.
هذه هي خطوة الفصل المادي التي تميز MBR عن العلاج البيولوجي التقليدي.
نظرة عامة على عملية الفصل: يتم ملامسة السائل المختلط المعالج بيولوجيًا لسطح الغشاء. تقوم القوة الدافعة، عادةً ما تكون شفطًا طفيفًا (للـ MBRs المغمورة) أو الضغط (للـ MBRs الخارجية)، بسحب الماء النظيف (تتخلل) من خلال المسام المجهرية للغشاء. يتم الاحتفاظ بالمواد الصلبة العالقة والبكتيريا والفيروسات والمركبات العضوية ذات الوزن الجزيئي العالي فعليًا على سطح الغشاء أو داخل مسامه. ويضمن هذا الحاجز المادي وجود مياه صرف خالية فعليًا من المواد الصلبة العالقة وتقليل مسببات الأمراض بشكل كبير.
الجريان وضغط الغشاء (TMP):
التدفق: يشير إلى حجم التخلل الناتج لكل وحدة من مساحة الغشاء لكل وحدة زمنية (على سبيل المثال، L/m²/hr أو LMH). إنه مقياس لإنتاجية الغشاء. التدفق العالي يعني معالجة المزيد من المياه بمساحة غشاء أقل.
ضغط الغشاء (TMP): هذا هو فرق الضغط عبر الغشاء الذي يدفع عملية الترشيح. إنها القوة اللازمة لسحب الماء عبر الغشاء.
العلاقة: مع استمرار عملية الترشيح، تتراكم المواد على سطح الغشاء وداخل مسامه، مما يؤدي إلى زيادة مقاومة التدفق. للحفاظ على تدفق ثابت، يجب أن يزيد TMP بمرور الوقت. على العكس من ذلك، إذا تم الحفاظ على TMP ثابتًا، فسوف ينخفض التدفق مع تقدم التلوث. تعد مراقبة العلاقة بين التدفق وTMP أمرًا بالغ الأهمية لفهم أداء الغشاء وجدولة دورات التنظيف. يعد التنظيف المنتظم (الفيزيائي و/أو الكيميائي) ضروريًا للتحكم في التلوث والحفاظ على معدل التدفق والتدفق الأمثل.
في حين أن النفايات السائلة MBR ذات جودة عالية بشكل استثنائي، قد تتطلب بعض التطبيقات مزيدًا من التلميع.
التطهير: بالنسبة للتطبيقات التي تتطلب مستوى عالٍ جدًا من إزالة مسببات الأمراض، مثل إعادة الاستخدام المباشر للشرب أو التصريف في المياه الترفيهية الحساسة، قد يتم استخدام تطهير إضافي. تشمل طرق التطهير الشائعة ما يلي:
التطهير بالأشعة فوق البنفسجية: يستخدم ضوء الأشعة فوق البنفسجية لتعطيل الكائنات الحية الدقيقة المتبقية عن طريق إتلاف الحمض النووي الخاص بها. إنه فعال، ولا يترك أي بقايا، وغالبًا ما يُفضل في تطبيقات إعادة الاستخدام.
الكلورة / إزالة الكلور: يتضمن إضافة مركبات الكلور لقتل مسببات الأمراض، تليها إزالة الكلور لإزالة الكلور المتبقي قبل تفريغه أو إعادة استخدامه.
الأوزون: يستخدم غاز الأوزون (عامل مؤكسد قوي) للتطهير وإزالة الملوثات الدقيقة.
تلميع: بالنسبة للتطبيقات المتخصصة للغاية، مثل مياه العمليات الصناعية أو إعادة الاستخدام غير المباشر للشرب، قد يكون من الضروري إجراء المزيد من خطوات التلميع لإزالة الملوثات الذائبة المتبقية (مثل الأملاح والمركبات العضوية النزرة). يمكن أن تشمل هذه:
التناضح العكسي (RO): عملية غشاء دقيقة للغاية تزيل الأملاح الذائبة وجميع الملوثات الأخرى تقريبًا، وتنتج مياهًا فائقة النقاء. تعتبر مياه MBR السائلة بمثابة معالجة مسبقة ممتازة للتناضح العكسي، مما يحمي أغشية التناضح العكسي من التلوث.
الترشيح النانوي (NF): عملية غشاء أكثر خشونة من التناضح العكسي ولكنها أدق من الترشيح الفائق، تستخدم للإزالة الانتقائية للأيونات متعددة التكافؤ والجزيئات العضوية الأكبر حجمًا.
امتزاز الكربون المنشط: يستخدم لإزالة الملوثات العضوية والروائح والألوان.
التبادل الأيوني: لإزالة المستهدفة لأيونات محددة.

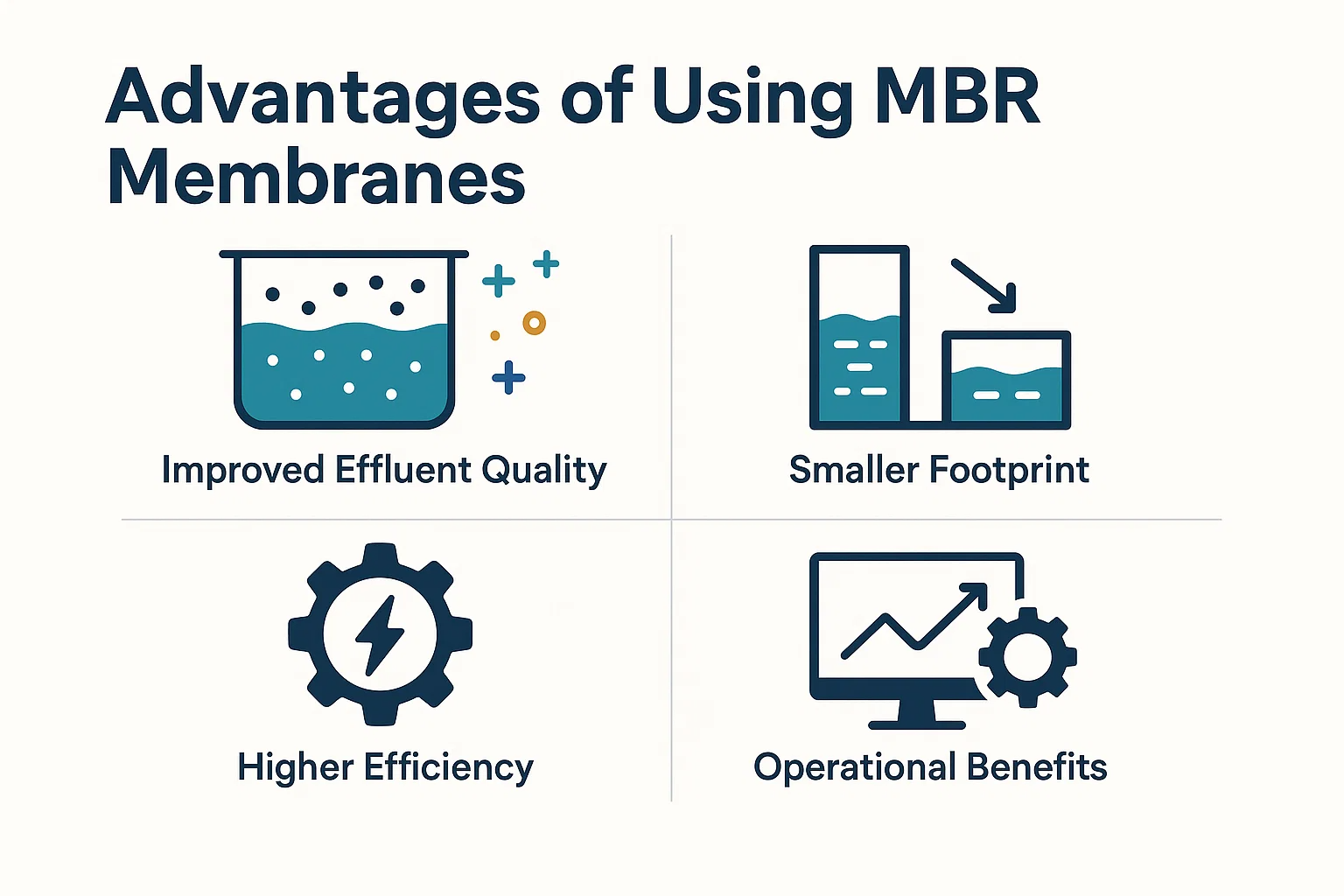

توفر الطبيعة المتكاملة وقدرات الفصل المتقدمة لتقنية MBR العديد من المزايا مقارنة بطرق معالجة مياه الصرف الصحي التقليدية، مما يجعلها خيارًا مقنعًا لمجموعة واسعة من التطبيقات.
واحدة من أهم مزايا أنظمة MBR هي قدرتها على إنتاج مياه معالجة عالية الجودة بشكل استثنائي.
إزالة المواد الصلبة العالقة ومسببات الأمراض: على عكس أنظمة الحمأة المنشطة التقليدية التي تعتمد على الترسيب بالجاذبية، تستخدم MBRs حاجزًا غشائيًا ماديًا. يحتفظ هذا الحاجز فعليًا بجميع المواد الصلبة العالقة (TSS)، بما في ذلك البكتيريا والطفيليات وحتى العديد من الفيروسات. يكون التخلل واضحًا تمامًا وله تعكر منخفض للغاية باستمرار. يضمن هذا المستوى العالي من الترشيح أن المياه المعالجة خالية من الجسيمات التي يمكن أن تؤدي إلى إعادة التلوث أو العمليات الفاسدة.
تلبية معايير التفريغ الصارمة: غالبًا ما تتجاوز جودة النفايات السائلة المتفوقة في MBRs متطلبات تصاريح التفريغ القياسية. وهذا أمر حيوي بشكل متزايد في المناطق ذات اللوائح البيئية الصارمة، مما يسمح للمنشآت بتلبية أو تجاوز حدود الطلب على الأكسجين الكيميائي الحيوي (BOD)، والطلب على الأكسجين الكيميائي (COD)، وإجمالي المواد الصلبة العالقة (TSS)، والنيتروجين، والفوسفور. توفر هذه القدرة التوافق البيئي ويمكن أن توفر مرونة تشغيلية أكبر لنقاط التفريغ.
الفضاء سلعة ثمينة، خاصة في المناطق الحضرية والمنشآت الصناعية. توفر تقنية MBR فوائد كبيرة لتوفير المساحة.
مقارنة بمحطات معالجة مياه الصرف الصحي التقليدية: يمكن لأنظمة MBR تحقيق نفس القدرة على المعالجة، أو حتى أفضل، في منطقة مادية أصغر بكثير مقارنة بمحطات الحمأة المنشطة التقليدية. ويرجع ذلك في المقام الأول إلى عاملين:
القضاء على الموضحات الثانوية: تحل الأغشية مباشرة محل أجهزة التنقية الثانوية الكبيرة كثيفة الاستخدام للأرض المستخدمة لفصل المواد الصلبة والسائلة في المصانع التقليدية.
تركيز الكتلة الحيوية العالي: تعمل MBRs بتركيزات أعلى بكثير من الكتلة الحيوية النشطة (MLSS) في المفاعل الحيوي. وهذا يعني حدوث المزيد من المعالجة البيولوجية في حجم خزان أصغر.
فوائد توفير المساحة: تعتبر هذه البصمة المخفضة مفيدة بشكل خاص لما يلي:
المناطق الحضرية: حيث الأراضي باهظة الثمن ونادرة.
إعادة تأهيل المصانع القائمة: السماح بترقية السعة داخل حدود الموقع الحالية.
المنشآت الصناعية: عندما تكون الأراضي المتاحة محدودة أو مطلوبة لعمليات الإنتاج الأساسية.
تتميز أنظمة MBR بكفاءة المعالجة المحسنة عبر عدة معايير.
زيادة تركيز الكتلة الحيوية: وكما ذكرنا، فإن قدرة الأغشية على الاحتفاظ بكل الكتلة الحيوية داخل المفاعل تسمح بتركيزات MLSS أعلى بعدة مرات من الأنظمة التقليدية. وهذا يؤدي إلى:
معدلات رد فعل أسرع: يوجد المزيد من الكائنات الحية الدقيقة لتحليل الملوثات لكل وحدة حجم.
تحسين مقاومة أحمال الصدمات: يمكن لمجموعة ميكروبية أكبر وأكثر قوة التعامل بشكل أفضل مع التغيرات المفاجئة في الجودة أو الكمية المؤثرة.
وقت أطول للاحتفاظ بالحمأة (SRT): تعمل الأغشية على تمكين SRT طويل جدًا، مما يسمح بنمو البكتيريا الآزوتية بطيئة النمو والكائنات الحية المتخصصة لتحلل الملوثات المعقدة، وتحسين إزالة المغذيات بشكل عام وتقليل إنتاج الحمأة.
تقليل إنتاج الحمأة: نظرًا لطول فترات SRT والتكسير الفعال للمواد العضوية، فإن كمية الحمأة الزائدة الناتجة عن MBRs تكون عمومًا أقل من تلك الناتجة عن عمليات الحمأة المنشطة التقليدية. ويترجم هذا مباشرة إلى تقليل تكاليف معالجة الحمأة، ونزح المياه، والتخلص منها، والتي يمكن أن تشكل نفقات تشغيلية كبيرة.
توفر MBRs العديد من المزايا التي تساهم في التشغيل الأسهل والأكثر استقرارًا.
التشغيل الآلي: أنظمة MBR الحديثة مؤتمتة للغاية، مع أنظمة تحكم متقدمة تراقب المعلمات الرئيسية مثل ضغط الغشاء (TMP)، والتدفق، والأكسجين المذاب. يتيح ذلك تحسين الأداء ودورات التنظيف الآلية وإمكانيات المراقبة عن بعد.
تقليل تدخل المشغل: إن المستوى العالي من الأتمتة والاستقرار المتأصل لعملية MBR يعني أن التدخل اليدوي اليومي المطلوب من المشغلين أقل مقارنة بالمصانع التقليدية. في حين أن المشغلين المهرة ما زالوا يلعبون دورًا حاسمًا في المراقبة والصيانة، فإن النظام يتعامل مع العديد من التعديلات الروتينية تلقائيًا، مما يحرر الموظفين للقيام بمهام أخرى ويقلل من مخاطر الخطأ البشري. كما أن التخلص من المشكلات التشغيلية الخاصة بوسائل التوضيح (مثل الانتفاخ أو الرغوة) يبسط أيضًا الإدارة اليومية.

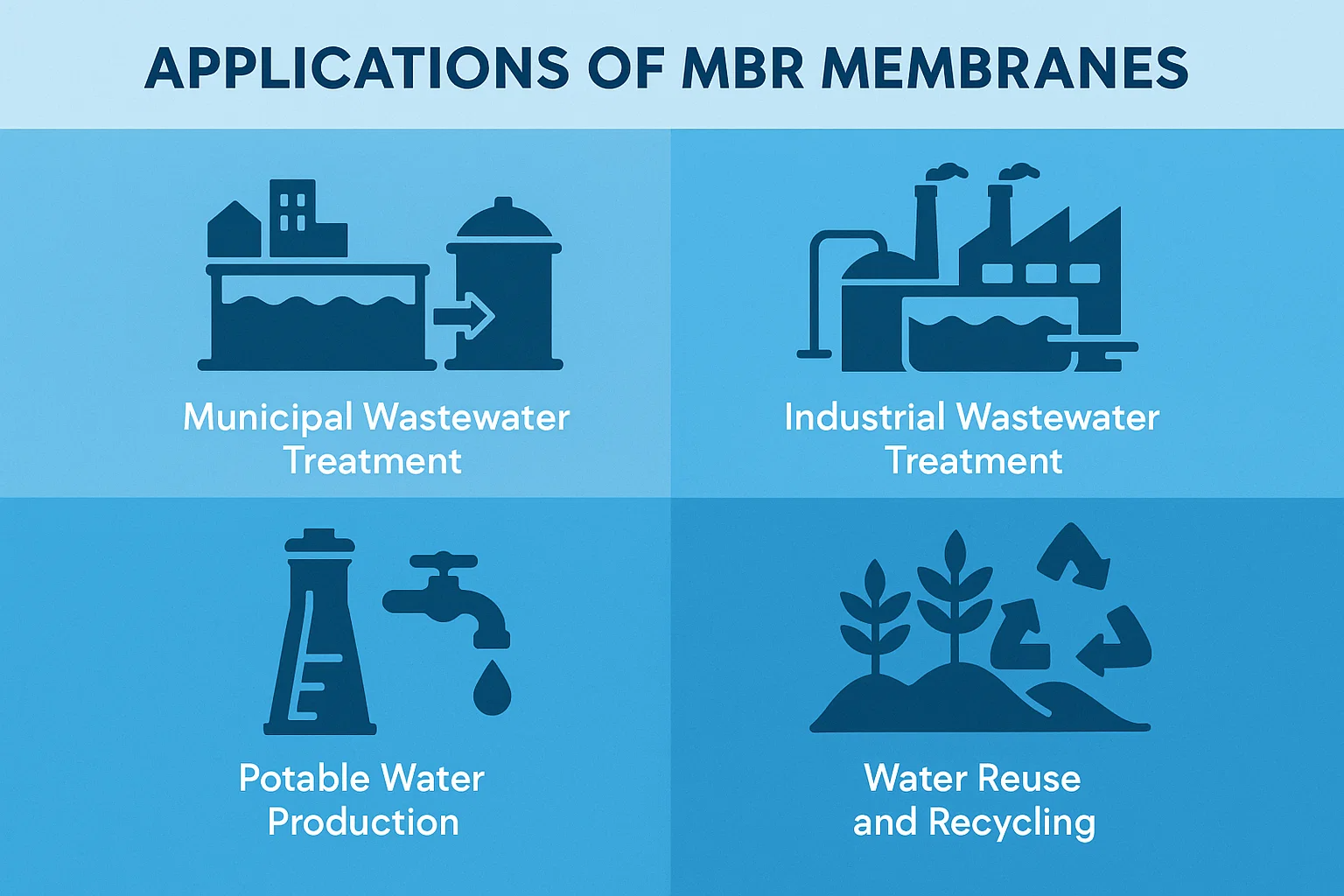

وقد أدت الجودة الرائعة للنفايات السائلة التي تنتجها أنظمة MBR، إلى جانب تصميمها المدمج وفوائدها التشغيلية، إلى اعتمادها على نطاق واسع عبر قطاعات متنوعة. من معالجة مياه الصرف الصحي البلدية إلى العمليات الصناعية المتخصصة ومبادرات إعادة استخدام المياه الحيوية، أثبتت تقنية MBR أنها حجر الزاوية في الإدارة الحديثة للمياه.
التطبيق الأساسي والأكثر انتشارًا لتقنية MBR هو معالجة مياه الصرف الصحي المنزلية.
معالجة مياه الصرف الصحي المنزلي: يتم تفضيل MBRs بشكل متزايد لمحطات معالجة مياه الصرف الصحي البلدية (WWTPs)، خاصة في المناطق الحضرية والضواحي حيث يكون توافر الأراضي محدودًا، أو حيث توجد لوائح تصريف أكثر صرامة. فهي تزيل بشكل فعال المواد العضوية والمواد الصلبة العالقة ومسببات الأمراض من مياه الصرف الصحي المنزلية والتجارية، وتنتج باستمرار تدفقًا أنظف بكثير من ذلك الناتج عن عمليات الحمأة المنشطة التقليدية. وهذا يؤدي إلى تقليل التأثير البيئي على المياه المتلقية.
تلبية متطلبات إعادة استخدام المياه في المناطق الحضرية: مع تزايد عدد السكان وزيادة الإجهاد المائي، تتطلع المدن في جميع أنحاء العالم إلى مياه الصرف الصحي كمورد قيم بدلاً من كونها منتجًا للنفايات. تعتبر مياه MBR السائلة ذات الجودة العالية (تعكر منخفض، لا توجد مواد صلبة معلقة تقريبًا، وإزالة مسببات الأمراض العالية)، مناسبة بشكل مثالي كغذاء لمزيد من عمليات المعالجة المتقدمة لتطبيقات إعادة استخدام المياه. ويشمل ذلك، على سبيل المثال لا الحصر، ري الحدائق العامة وملاعب الجولف والأراضي الزراعية، بالإضافة إلى إعادة تغذية المياه الجوفية والمياه الصناعية.
غالبًا ما تتميز مياه الصرف الصناعي بتركيزات عالية من ملوثات معينة، وأحمال متقلبة، وتركيبات كيميائية صعبة. تقدم MBRs حلاً قويًا وقابلاً للتكيف لهذه التدفقات المعقدة.
التطبيقات في الأغذية والمشروبات والأدوية والمنسوجات والصناعات الكيماوية:
الأطعمة والمشروبات: غالبًا ما تحتوي مياه الصرف الصحي الناتجة عن معالجة الأغذية والمشروبات على كميات عالية من المواد العضوية والدهون والزيوت والشحوم (FOG). تتعامل MBRs مع هذه الأحمال بشكل فعال، مما يسمح بالامتثال لحدود التفريغ أو حتى إنتاج المياه المناسبة لإعادة الاستخدام الداخلي (على سبيل المثال، الغسيل، وتغذية الغلاية).
المستحضرات الصيدلانية: يمكن أن تحتوي مياه الصرف الصحي الصيدلانية على مركبات عضوية معقدة ومثبطة في بعض الأحيان، بالإضافة إلى مكونات صيدلانية نشطة (APIs). تعتبر MBRs، مع أوقات الاحتفاظ الطويلة بالحمأة والكتلة الحيوية المستقرة، فعالة في تحلل هذه المركبات وإنتاج مياه الصرف الصحي عالية الجودة، مما يقلل من إطلاق المواد الكيميائية القوية في البيئة.
المنسوجات: غالبًا ما تكون مياه الصرف الصحي للمنسوجات ذات ألوان عالية وتحتوي على أصباغ ومواد كيميائية مختلفة. يمكن لـ MBRs إزالة الملوثات الملونة والعضوية بكفاءة، مما يساعد في الامتثال وربما تسهيل إعادة استخدام المياه في عملية الصباغة أو للاستخدامات الأخرى غير الصالحة للشرب.
الصناعات الكيميائية: تنتج المصانع الكيميائية تيارات مياه الصرف الصحي المتنوعة والخطرة في كثير من الأحيان. إن الطبيعة القوية لـ MBRs، خاصة عند استخدام الأغشية البوليمرية أو السيراميكية المقاومة كيميائيًا، تسمح بمعالجة النفايات السائلة الصعبة، مما يقلل في كثير من الأحيان من الحاجة إلى التخلص المكلف خارج الموقع.
إزالة الملوثات المحددة: إلى جانب إزالة المواد الصلبة العضوية والعالقة العامة، فإن MBRs ماهرة في استهداف ملوثات محددة. إن قدرتها على الحفاظ على مجموعة ميكروبية متنوعة وعالية التركيز تمكن من تحلل المركبات العضوية المتمردة والنترجة / إزالة النتروجين بكفاءة لإزالة النيتروجين، وهو أمر بالغ الأهمية للعديد من النفايات السائلة الصناعية. عند دمجها مع عمليات أخرى (على سبيل المثال، مسحوق الكربون المنشط)، يمكن لـ MBRs معالجة الملوثات الناشئة مثل الملوثات الدقيقة.
في حين تقوم محطات MBR في المقام الأول بمعالجة مياه الصرف الصحي، فإن جودة تدفقها السائل تجعلها خطوة ممتازة للمعالجة المسبقة للأنظمة التي تهدف إلى إنتاج مياه الشرب، وخاصة من مصادر المياه الضعيفة أو لخطط تنقية المياه المتقدمة.
MBR كعلاج مسبق للتناضح العكسي: عندما يكون الهدف النهائي هو إنتاج مياه ذات جودة صالحة للشرب (أو حتى أعلى، للتطبيقات الصناعية فائقة النقاء)، فإن التناضح العكسي (RO) غالبًا ما يكون التكنولوجيا المفضلة لإزالة الأملاح الذائبة والملوثات النزرة. ومع ذلك، فإن أغشية RO معرضة بدرجة كبيرة للتلوث بواسطة المواد الصلبة العالقة والمواد العضوية والكائنات الحية الدقيقة. إن مياه MBR السائلة، كونها خالية فعليًا من هذه المخلفات، تعمل بمثابة تغذية مثالية لأنظمة التناضح العكسي. يعمل مزيج MBR-RO هذا على إطالة عمر أغشية RO بشكل كبير، ويقلل من تكرار التنظيف، ويقلل تكاليف التشغيل الإجمالية، مما يجعل تنقية المياه المتقدمة أكثر جدوى من الناحية الاقتصادية.
إنتاج مياه شرب عالية الجودة: في خطط إعادة الاستخدام غير المباشر للشرب (IPR) أو إعادة الاستخدام المباشر للشرب (DPR)، تكون أنظمة MBR-RO، التي غالبًا ما تتبعها عمليات الأكسدة المتقدمة (AOP)، في طليعة إنتاج المياه التي تلبي أو تتجاوز معايير مياه الشرب الصارمة. وهذا يسمح للمجتمعات بزيادة إمدادات مياه الشرب باستخدام مياه الصرف الصحي المعالجة، مما يساهم بشكل كبير في الأمن المائي.
إن قدرة MBRs على إنتاج مياه الصرف الصحي المطهرة عالية الجودة تضعها مباشرة كتقنية رئيسية لمختلف تطبيقات إعادة استخدام المياه وإعادة تدويرها، مما يقلل الاعتماد على مصادر المياه العذبة.
الري: يتم استخدام النفايات السائلة MBR على نطاق واسع للري غير المقيد للمحاصيل الزراعية وملاعب الجولف والمناظر الطبيعية العامة والمناطق السكنية. يقلل انخفاض عدد المواد الصلبة العالقة ومسببات الأمراض من المخاطر الصحية ويمنع انسداد أنظمة الري.
التبريد الصناعي: تتطلب العديد من الصناعات كميات كبيرة من المياه لأبراج التبريد وتبريد العمليات. يمكن للمياه المعالجة بـ MBR أن تعوض بشكل كبير الطلب على المياه العذبة التجميلية، مما يقلل من تكاليف التشغيل والأثر البيئي. تعتبر إمكانية التلوث المنخفضة لمياه MBR السائلة مفيدة بشكل خاص لمعدات التبادل الحراري.
إعادة الاستخدام غير المباشر للشرب: ويتضمن ذلك إدخال مياه الصرف الصحي المعالجة بدرجة عالية في منطقة عازلة بيئية، مثل طبقة المياه الجوفية أو خزان المياه السطحية، قبل استخراجها ومعالجتها بواسطة محطة مياه الشرب. تعد أنظمة MBR عنصرًا حاسمًا في النهج متعدد الحواجز لمثل هذه المخططات، مما يضمن جودة المياه التي تدخل إلى المنطقة العازلة البيئية. يقلل نفاذ MBR عالي الجودة من المخاطر على البيئة وإمدادات مياه الشرب في المستقبل.
على الرغم من أن تقنية MBR تقدم فوائد كبيرة، إلا أنها لا تخلو من التحديات. يعد فهم هذه القيود أمرًا بالغ الأهمية لنجاح تصميم أنظمة MBR وتشغيلها وصيانتها.
يظل تلوث الأغشية هو التحدي التشغيلي الأكثر أهمية في أنظمة MBR. ويشير إلى تراكم مواد مختلفة على سطح الغشاء أو داخل مسامه، مما يؤدي إلى انخفاض في تدفق التخلل وزيادة في ضغط الغشاء (TMP).
أنواع التلوث (عضوي، غير عضوي، بيولوجي):
القاذورات العضوية: يحدث بسبب ترسيب وامتزاز المركبات العضوية القابلة للذوبان (مثل البروتينات والسكريات والمواد الدبالية والدهون والزيوت والشحوم – FOG) من مياه الصرف الصحي إلى سطح الغشاء وإلى مسامه. تشكل هذه المواد اللزجة "طبقة كعكة" أو تسد المسام، مما يزيد بشكل كبير من المقاومة الهيدروليكية.
القاذورات غير العضوية (التحجيم): يحدث عندما تتجاوز الأملاح غير العضوية الذائبة (مثل كربونات الكالسيوم وهيدروكسيد المغنيسيوم والسيليكا ورواسب الحديد) حدود ذوبانها وتترسب مباشرة على سطح الغشاء. وهذا يشكل طبقات بلورية صلبة يصعب إزالتها.
الحشف البيولوجي (الحشف الحيوي): يتضمن نمو الكائنات الحية الدقيقة (البكتيريا والفطريات والطحالب) على سطح الغشاء، مما يشكل غشاء حيويًا لزجًا وعنيدًا. لا تضيف هذه الأغشية الحيوية إلى المقاومة الهيدروليكية فحسب، بل يمكنها أيضًا إفراز مواد بوليمرية خارج الخلية (EPS) تزيد من تعزيز القاذورات العضوية وتتميز بمقاومة عالية للإزالة.
قاذورات الغروية: ينتج عن تراكم الجزيئات الدقيقة غير القابلة للترسيب (مثل الطين والطمي وهيدروكسيدات المعادن) التي تترسب على سطح الغشاء أو تستقر في مسامه.
العوامل المؤثرة على التلوث: تعتبر ظاهرة الحشف ظاهرة معقدة تتأثر بعدة عوامل:
خصائص مياه الصرف الصحي: يمكن أن تؤدي التركيزات العالية من المواد الصلبة العالقة والمواد العضوية والمواد المغذية والأيونات غير العضوية المحددة في السائل إلى تفاقم التلوث.
الظروف التشغيلية: يمكن أن تؤدي معدلات التدفق العالية، والتهوية غير الكافية (للتنظيف في MBRs المغمورة)، وأوقات الاحتفاظ الهيدروليكي القصيرة (HRT)، وخصائص السائل المختلط غير المستقرة (على سبيل المثال، تقلبات الرقم الهيدروجيني، وضعف إمكانية ترشيح الحمأة) إلى تسريع عملية التلوث.
خصائص الغشاء: يمكن أن تؤثر المادة (الكارهة للماء/المحبة للماء)، وحجم المسام، وشحنة السطح، وخشونة الغشاء نفسه على قابليته للتلوث.
على الرغم من الفوائد طويلة المدى، فإن رأس المال الأولي وتكاليف التشغيل المستمرة لأنظمة MBR يمكن أن تكون أعلى من طرق المعالجة التقليدية.
تكاليف الاستثمار الأولية: تتضمن أنظمة MBR عادة نفقات رأسمالية أولية أعلى مقارنة بمصانع الحمأة المنشطة التقليدية، ويرجع ذلك في المقام الأول إلى:
تكلفة وحدة الغشاء: وتشكل الأغشية نفسها عنصرا هاما في التكلفة الرأسمالية.
المعدات المتخصصة: تتطلب MBRs مضخات متخصصة ومنفاخات لتنظيف الأغشية وأنظمة تحكم متقدمة، مما يزيد من الاستثمار الأولي.
المعالجة المسبقة Requirements: إن الحاجة إلى فحص أدق وفي بعض الأحيان خطوات معالجة مسبقة إضافية لحماية الأغشية يمكن أن تزيد من التكاليف الأولية.
ومع ذلك، من المهم ملاحظة أن انخفاض البصمة يمكن أن يعوض في بعض الأحيان تكاليف حيازة الأراضي في المناطق ذات الكثافة السكانية العالية.
التكاليف التشغيلية (الطاقة، المواد الكيميائية):
استهلاك الطاقة: عادةً ما تكون أنظمة MBR أكثر استهلاكًا للطاقة من الأنظمة التقليدية، حيث تعد التهوية (سواء للنشاط البيولوجي أو تنظيف الأغشية) أكبر مستهلك للطاقة، وغالبًا ما تمثل 50-70٪ من إجمالي الطلب على الطاقة. ويساهم ضخ المتخلل أيضًا في استخدام الطاقة.
التكاليف الكيميائية: في حين أن MBRs تقلل من إنتاج الحمأة، فإنها تتكبد تكاليف المواد الكيميائية المستخدمة في تنظيف الأغشية (مثل الكلور والأحماض والقلويات) وأحيانًا لإزالة الفسفور الكيميائي أو تعديل الرقم الهيدروجيني.
استبدال الغشاء: تتمتع الأغشية بعمر افتراضي محدود (عادة من 5 إلى 10 سنوات، اعتمادًا على العملية)، ويمثل استبدالها الدوري نفقات تشغيلية متكررة كبيرة.
يعد الحفاظ على السلامة المادية للأغشية أمرًا بالغ الأهمية لضمان جودة النفايات السائلة.
احتمالية تلف الغشاء: يمكن أن تكون الأغشية، وخاصة الألياف المجوفة، عرضة للضرر الجسدي من:
الجسيمات الكاشطة: تؤدي المعالجة المسبقة غير الكافية إلى وجود جزيئات حادة أو كاشطة في السائل المختلط.
الإجهاد الميكانيكي المفرط: يمكن أن تؤدي ضغوط الشفط العالية، أو تنظيف الهواء بقوة، أو التعامل غير السليم أثناء التركيب أو الصيانة إلى كسر الألياف أو تمزق الألواح.
التحلل الكيميائي: إن التعرض لمواد التنظيف الكيميائية شديدة العدوانية أو التركيزات العالية من المواد المؤكسدة على مدى فترات طويلة يمكن أن يؤدي إلى تدهور مادة الغشاء.
المراقبة والصيانة: للتخفيف من مخاطر تلف الأغشية وضمان جودة النفايات السائلة المتسقة، تعد بروتوكولات المراقبة والصيانة الصارمة ضرورية:
المراقبة عبر الإنترنت: المراقبة المستمرة للتعكر المتخلل، وضغط الغشاء (TMP)، والتدفق يمكن أن توفر مؤشرات فورية على وجود خرق في سلامة الغشاء. الزيادة المفاجئة في التعكر المتخلل هي علامة حمراء.
اختبار النزاهة: يتم إجراء اختبارات السلامة المنتظمة، مثل اختبارات اضمحلال الضغط (PDT) أو اختبارات نقطة الفقاعة، للكشف عن التسريبات الصغيرة أو كسور الألياف قبل أن تؤثر بشكل كبير على جودة النفايات السائلة. تتضمن هذه الاختبارات ضغط وحدة الغشاء بالهواء ومراقبة انخفاض الضغط، مما يشير إلى حدوث تسرب.
التفتيش البصري: يمكن أن تساعد عمليات الفحص البصري الدورية لوحدات الغشاء في تحديد أي علامات واضحة للتلف أو التلوث المفرط.
إصلاح / استبدال: يجب إصلاح الألياف أو الوحدات التالفة على الفور (على سبيل المثال، عن طريق توصيل الألياف المكسورة) أو استبدالها للحفاظ على أداء النظام وجودة النفايات السائلة.
تعد الصيانة الفعالة والتنظيف في الوقت المناسب أمرًا بالغ الأهمية لتحقيق الأداء المستدام وطول العمر والجدوى الاقتصادية لأغشية MBR. وبدون نظام تنظيف صارم، فإن تلوث الأغشية سيجعل النظام غير صالح للعمل بسرعة.
تشكل المراقبة الاستباقية اليومية والأسبوعية والتدابير المادية البسيطة العمود الفقري لصيانة MBR.
مراقبة TMP والتدفق: تعد المراقبة المستمرة لضغط الغشاء (TMP) وتدفق التخلل من أهم المؤشرات التشغيلية لأنظمة MBR.
اتجاه تمب: في ظل التشغيل العادي، سيزداد TMP تدريجيًا مع تراكم طبقة قاذبة خفيفة وقابلة للعكس. تشير الزيادة الحادة أو المفاجئة في TMP إلى تلوث سريع، مما يشير إلى الحاجة إلى تنظيف أكثر كثافة أو استكشاف الأخطاء وإصلاحها.
اتجاه التدفق: الحفاظ على تدفق مستقر هو المفتاح. إن انخفاض التدفق عند TMP ثابت، أو عدم القدرة على الحفاظ على التدفق المستهدف، يشير أيضًا إلى التلوث والحاجة إلى اتخاذ إجراء.
يستخدم المشغلون هذه الاتجاهات لجدولة دورات التنظيف وتقييم فعاليتها. تسمح البيانات التاريخية الشائعة بالصيانة التنبؤية وتحسين ترددات التنظيف.
التفتيش البصري: تعتبر الفحوصات البصرية المنتظمة لوحدات الغشاء والمفاعل الحيوي ضرورية. وهذا يشمل:
توزيع تنظيف الهواء: التأكد من أن موزعات الهواء الموجودة أسفل الأغشية توفر تنظيفًا موحدًا وقويًا للهواء لإزالة الشوائب من سطح الغشاء بشكل فعال. يمكن أن يؤدي الناشرون المحظورون إلى تلوث موضعي.
سطح الغشاء: ابحث عن تراكم الحمأة المرئي أو النمو الحيوي أو علامات التلف الجسدي على ألياف أو صفائح الغشاء.
صحة المفاعل الحيوي: مراقبة السائل المختلط بحثًا عن علامات الرغوة أو الانتفاخ أو اللون غير المعتاد، مما قد يشير إلى وجود عملية بيولوجية غير صحية تؤثر على أداء الغشاء.
تحسين التهوية: وبعيدًا عن التنظيف فقط، يجب تحسين التهوية لكل من النشاط البيولوجي (توفير الأكسجين للكائنات الحية الدقيقة) وتنظيف الأغشية. يمنع معدل تدفق الهواء وتوزيعه المناسبين تكوين طبقة كعكة كثيفة لا رجعة فيها على سطح الغشاء، مما يضمن إزاحة مستمرة للجزيئات الملتصقة بشكل غير محكم.
عادةً ما يتم تصنيف طرق تنظيف MBR حسب شدتها وتكرارها، بدءًا من التنظيف الجسدي الروتيني إلى التدخلات الكيميائية الأكثر عدوانية.
الغسيل العكسي (أو التنظيف العكسي):
الوصف: هذه هي طريقة التنظيف الأكثر شيوعًا والأقل عدوانية. وهو يتضمن عكس تدفق المادة المتخللة عبر الغشاء لفترة وجيزة، ودفع المخلفات المتراكمة من سطح الغشاء وإعادتها إلى السائل المختلط. بالنسبة لـ MBRs المغمورة، غالبًا ما يتضمن ذلك تطبيق ضغط إيجابي طفيف من الماء النظيف المتخلل (أو في بعض الأحيان النفايات السائلة المعالجة) من الداخل (الجانب المتخلل) إلى الخارج (جانب السائل المختلط) للغشاء. عادةً ما يستمر تنظيف الهواء أثناء الغسيل العكسي للمساعدة في إزاحته.
التردد والفعالية: يتم إجراء الغسيل العكسي بشكل متكرر، غالبًا كل 10-20 دقيقة لمدة تتراوح بين 30-60 ثانية. إنه فعال للغاية في إزالة الشوائب السائبة والقابلة للعكس (مثل الغشاء الديناميكي أو الجزيئات الممتصة قليلاً) والحفاظ على تدفق مستقر نسبيًا أثناء التشغيل العادي. تعتبر طريقة للتنظيف الجسدي.
الغسيل العكسي المعزز كيميائيًا (CEB):
الوصف: إن CEB هي طريقة تنظيف فيزيائية أكثر كثافة حيث تتم إضافة تركيز منخفض من مادة التنظيف الكيميائية إلى مياه الغسيل العكسي. يتم ضخ المحلول الكيميائي عبر الغشاء أو يُترك لينقع لفترة قصيرة قبل غسله عكسيًا. يجمع هذا بين الإزالة المادية للغسيل العكسي مع العمل الكيميائي المتمثل في إذابة أو تشتيت الملوثات.
استخدام المواد الكيميائية لتحسين الغسيل العكسي: تستخدم شركة CEB عادةً المواد المؤكسدة مثل هيبوكلوريت الصوديوم (NaClO) للملوثات العضوية والبيولوجية، أو الأحماض (مثل حمض الستريك) للتقشير غير العضوي. يكون التركيز الكيميائي أقل مما هو عليه في التنظيف الكيميائي الكامل، ويكون وقت الاتصال أقصر.
التردد والفعالية: يتم تنفيذ عمليات CEB بشكل أقل تكرارًا من عمليات الغسيل العكسي القياسية، عادةً مرة واحدة يوميًا إلى مرة واحدة أسبوعيًا، اعتمادًا على معدلات التلوث. إنها فعالة في إزالة الشوائب الأكثر ثباتًا، ولكن لا يزال من الممكن عكسها إلى حد كبير، وتساعد على تأخير الحاجة إلى التنظيف الكيميائي الكامل.
التنظيف الكيميائي (التنظيف المكاني - CIP):
الوصف: يعد التنظيف المكاني (CIP) طريقة تنظيف أكثر عدوانية وأقل تكرارًا مصممة لاستعادة نفاذية الغشاء عندما لا تعد عمليات الغسيل العكسي المعززة فيزيائيًا وكيميائيًا كافية. وهو يتضمن عزل وحدة غشائية أو بنك، وتصريف السائل المختلط، ثم إعادة تدوير محاليل التنظيف الكيميائية المركزة من خلال الوحدة لفترات طويلة (من ساعات إلى ليلة كاملة).
أنواع مواد التنظيف (الأحماض والقلويات والمؤكسدات):
المنظفات القلوية (مثل هيبوكلوريت الصوديوم - NaClO، هيدروكسيد الصوديوم - NaOH): فعال للغاية في إذابة وتشتيت الشوائب العضوية (البروتينات والسكريات والمواد الدبالية) والأغشية البيولوجية. يعمل NaClO أيضًا كمطهر.
المنظفات الحمضية (مثل حمض الستريك وحمض الأكساليك وحمض الهيدروكلوريك - حمض الهيدروكلوريك): يستخدم في المقام الأول لإذابة المواد القشرية غير العضوية (مثل كربونات الكالسيوم وهيدروكسيد المغنيسيوم ورواسب الحديد).
عمال النظافة المتخصصة الأخرى: اعتمادًا على تركيبة المادة الفاسدة المحددة، يمكن استخدام مواد كيميائية أخرى مثل الإنزيمات (لمركبات عضوية محددة)، أو المواد الخافضة للتوتر السطحي، أو التركيبات الخاصة.
بروتوكولات التنظيف: يتضمن التنظيف المكاني (CIP) عادةً سلسلة من الخطوات:
العزل والصرف: يتم إخراج وحدة الغشاء من وضع عدم الاتصال وتصفيتها من السائل المختلط.
الشطف: تشطف مع تتخلل لإزالة المواد الصلبة السائبة.
النقع الكيميائي/إعادة التدوير: يتم إدخال محلول التنظيف المناسب (الحمض أو القلوي، غالبًا بالتتابع) ويُسمح له إما بالنقع أو إعادة تدويره بشكل مستمر من خلال وحدة الغشاء لمدة محددة ودرجة حرارة محددة (غالبًا ما تكون مرتفعة لتعزيز التنظيف).
الشطف: يعد الشطف الشامل بالماء النظيف أمرًا بالغ الأهمية بعد التنظيف الكيميائي لإزالة جميع المخلفات الكيميائية.
العودة إلى الخدمة: يتم إرجاع الوحدة إلى الخدمة، غالبًا مع مرحلة بدء مراقبة.
التردد والفعالية: يتم تنفيذ عمليات CIP بشكل أقل تكرارًا، عادةً مرة واحدة في الشهر إلى كل بضعة أشهر، أو وفقًا لما يمليه اتجاه TMP الذي يصل إلى عتبة محددة مسبقًا. إنها فعالة للغاية في استعادة جزء كبير من نفاذية الغشاء الأصلية، وإزالة الشوائب العنيدة التي لا رجعة فيها والتي تتراكم بمرور الوقت.
التنظيف دون اتصال (التنظيف خارج المكان - COP): في بعض سيناريوهات التلوث الشديد، أو للتنظيف العميق الدوري، يمكن إزالة وحدات الأغشية من الخزان ونقعها أو تنظيفها في خزان تنظيف مخصص خارج الموقع. وهذا يسمح باستخدام مواد كيميائية أكثر عدوانية، أو درجات حرارة أعلى، أو فترات نقع أطول، ويمكن أن يكون فعالًا بشكل خاص للوحدات الملوثة بشدة.
في حين أن المزايا النظرية والآليات التشغيلية لتكنولوجيا MBR مقنعة، فإن تأثيرها الحقيقي يظهر بشكل أفضل من خلال التطبيقات الناجحة في العالم الحقيقي. تسلط دراسات الحالة هذه الضوء على تنوع وفعالية MBRs عبر نطاقات وتطبيقات مختلفة، وتقدم رؤى قيمة حول أدائها والدروس المستفادة.
سنستكشف هنا بعض الأمثلة الافتراضية التي تمثل تطبيقات MBR الشائعة والهامة. عندما تكتب مقالتك الفعلية، ستحتاج إلى العثور على دراسات حالة محددة ومنشورة تحتوي على بيانات محددة.
المثال 1: معالجة مياه الصرف الصحي البلدية في المناطق الحضرية لإعادة استخدام المياه
الموقع/المشروع: تخيل "مشروع استعادة AquaCity" في مدينة ساحلية ذات كثافة سكانية عالية (على سبيل المثال، في مكان يعاني من ندرة المياه، مثل برشلونة أو سنغافورة أو أجزاء من كاليفورنيا).
تمت معالجة المشكلة: واجهت المدينة زيادة في الطلب على المياه، وتناقص موارد المياه العذبة، وحدود تصريف صارمة لمحطة معالجة مياه الصرف الصحي التقليدية (WWTP). وكان المصنع الحالي يقترب أيضًا من طاقته الاستيعابية ويحتل أراضٍ حضرية قيمة.
حل MBR: تم إنشاء منشأة مركزية جديدة لـ MBR، مصممة لمعالجة 50.000 متر مكعب/يوم (حوالي 13.2 مليون جالون يوميًا) من مياه الصرف الصحي البلدية. استخدم النظام أغشية بوليمرية مغمورة (PVDF). تمت بعد ذلك معالجة تدفقات MBR عالية الجودة عن طريق التطهير بالأشعة فوق البنفسجية وجزء صغير عن طريق التناضح العكسي لمياه العمليات الصناعية وإعادة الاستخدام غير المباشر للشرب.
بيانات الأداء:
جودة النفايات السائلة: تم تحقيق مستويات TSS أقل من 1 مجم/لتر، وBOD أقل من 3 مجم/لتر، وإجمالي النيتروجين أقل من 5 مجم/لتر، والإزالة الكاملة تقريبًا للبكتيريا القولونية البرازية. التعكر عادة أقل من 0.1 NTU.
تقليل البصمة: تم استبدال النظام التقليدي بثلاثة أضعاف حجمه، مما أدى إلى تحرير مساحة كبيرة من الأراضي للاستخدام العام.
إعادة استخدام المياه: تمكين المدينة من تعويض 30% من الطلب على المياه غير الصالحة للشرب والمساهمة في إعادة تغذية طبقات المياه الجوفية، وتعزيز الأمن المائي.
الوجبات الجاهزة الرئيسية: يوضح قدرة MBR على التعامل مع التدفقات البلدية الكبيرة مع توفير مياه الصرف الصحي عالية الجودة المناسبة لإعادة الاستخدام المتقدم، مع فوائد كبيرة لتوفير المساحة في البيئات الحضرية.
مثال 2: معالجة مياه الصرف الصناعي في مصنع لتجهيز الأغذية
الموقع/المشروع: "منشأة معالجة GreenFoods" في منطقة ريفية ذات لوائح تصريف محلية صارمة (على سبيل المثال، مزرعة ألبان أو مصنع مشروبات في هولندا، معروفة بالمعايير البيئية العالية).
تمت معالجة المشكلة: أنتج مصنع تجهيز الأغذية مياه صرف صحي عالية القوة مع أحمال عضوية متقلبة (ارتفاع BOD/COD، والدهون، والزيوت، والشحوم) وواجه رسوم تصريف متصاعدة وانتهاكات محتملة للتصاريح. وكانت هناك أيضًا رغبة في تقليل استهلاك المياه العذبة.
حل MBR: تم تركيب نظام MBR خارجي (جانبي) مزود بأغشية أنبوبية سيراميكية لمعالجة 1000 متر مكعب/يوم (حوالي 0.26 مليون جالون يوميًا) من مياه الصرف الصحي المعالجة. كان اختيار الأغشية الخزفية مدفوعًا بإمكانية التنظيف بدرجة حرارة عالية وأداء قوي ضد المخلفات الصناعية الصعبة. تم إعادة استخدام المياه المعالجة في تطبيقات التبريد والغسل بدون تلامس.
بيانات الأداء:
إزالة الملوثات: تم تحقيق إزالة >98% من BOD، وإزالة >95% من COD، وإدارة الضباب بشكل فعال، مع تلبية جميع حدود التفريغ المحلية.
إعادة تدوير المياه: تمكين إعادة تدوير ما يقرب من 70% من مياه الصرف الصحي المعالجة، مما يقلل بشكل كبير من استهلاك المياه العذبة وحجم التصريف.
المتانة: إظهار المرونة في مواجهة أحمال الصدمات العضوية والتنظيف الفعال للملوثات الصناعية المحددة.
الوجبات الجاهزة الرئيسية: يوضح أداء MBR القوي في البيئات الصناعية الصعبة، خاصة مع الأغشية الخزفية، مما يسهل إعادة استخدام المياه بشكل كبير والامتثال.
المثال 3: معالجة مياه الصرف الصحي في المجتمعات النائية
الموقع/المشروع: "منتجع ماونتن فيو البيئي" في منطقة بيئية حساسة (على سبيل المثال، حديقة وطنية أو وجهة سياحية نائية).
تمت معالجة المشكلة: كان المنتجع بحاجة إلى حل مدمج وموثوق لمعالجة مياه الصرف الصحي ينتج عنه نفايات سائلة نظيفة بشكل استثنائي لحماية البيئة المحلية البكر والري في الموقع. كانت الأنظمة التقليدية كبيرة جدًا ومعقدة بحيث لا يمكن تشغيلها عن بُعد.
حل MBR: تم تركيب نظام MBR مدمج ومغمور (200 متر مكعب/يوم، حوالي 0.05 مليون جالون يوميًا). كانت أدوات التحكم الآلية والحد الأدنى من البصمة مثالية للموقع البعيد.
بيانات الأداء:
جودة النفايات السائلة: إنتاج مياه الصرف الصحي المناسبة للتصريف المباشر في المياه الحساسة والري غير المقيد، مع تلبية الحدود المنخفضة للغاية من المغذيات ومسببات الأمراض.
البساطة التشغيلية: أدت المراقبة عن بعد ودورات التنظيف الآلي إلى تقليل الحاجة إلى التواجد المستمر للمشغل في الموقع.
حماية البيئة: ضمان عدم وجود تأثير ضار على النظام البيئي المحلي.
الوجبات الجاهزة الرئيسية: يسلط الضوء على ملاءمة MBR للتطبيقات اللامركزية والمواقع النائية والبيئات الحساسة نظرًا لطبيعتها المدمجة وجودة النفايات السائلة العالية واستقرار التشغيل.
يوفر تحليل تطبيقات MBR السابقة رؤى مهمة للمشاريع المستقبلية، مما يساعد على تجنب المخاطر الشائعة وتحسين الأداء.
الأخطاء الشائعة وكيفية تجنبها:
المعالجة المسبقة غير كافية: هذا هو السبب الأكثر شيوعًا لمشكلات تشغيل MBR وتلف الأغشية. تشمل الحلول الغربلة الدقيقة القوية (1-3 مم أو أقل)، والإزالة الفعالة للحبيبات، وأحيانًا التعويم بالهواء المذاب (DAF) لأحمال الضباب العالية.
عدم وجود تصميم مناسب للتحكم في التلوث: إن عدم مراعاة خصائص مياه الصرف الصحي المحددة أو تصميم تنظيف غير كافٍ للهواء يمكن أن يؤدي إلى تلوث سريع وغير قابل للإصلاح. يتطلب تجنب ذلك اختبارًا تجريبيًا شاملاً ومهندسي تصميم MBR ذوي الخبرة.
عدم كفاية تدريب المشغلين: MBRs هي أنظمة متطورة. يحتاج المشغلون إلى تدريب شامل على أدوات التحكم الآلية، وبروتوكولات تنظيف الأغشية، واختبار السلامة، واستكشاف الأخطاء وإصلاحها.
التقليل من تكاليف الطاقة: على الرغم من أنها مدمجة، إلا أن MBRs يمكن أن تكون كثيفة الاستهلاك للطاقة، ويرجع ذلك في المقام الأول إلى التهوية. يعد التصميم الدقيق لكفاءة استخدام الطاقة (على سبيل المثال، تنظيف الهواء الأمثل، والمنافيخ الفعالة) أمرًا بالغ الأهمية.
استراتيجية التنظيف الكيميائي السيئة: يمكن أن يؤدي استخدام المواد الكيميائية الخاطئة أو التركيزات غير الصحيحة أو أوقات النقع غير الكافية إلى تنظيف غير فعال أو حتى تلف الغشاء. يعد اتباع نهج منظم للتنظيف الكيميائي، والذي غالبًا ما يسترشد بموردي الأغشية، أمرًا حيويًا.
أفضل الممارسات لتشغيل MBR:
الإدارة الاستباقية للقاذورات: تنفيذ عمليات عكسية منتظمة وCEBs بناءً على اتجاهات TMP. لا تنتظر حدوث تلوث شديد لإجراء التنظيف المكاني (CIP).
المعالجة المسبقة المستمرة: تأكد من تنظيف الشاشات وصيانتها بانتظام، وتحسين أنظمة إزالة الحصى.
الحفاظ على بيولوجيا مستقرة: مراقبة المعلمات البيولوجية الرئيسية (على سبيل المثال، MLSS، الأكسجين المذاب، درجة الحموضة) لضمان وجود مجتمع ميكروبي صحي ومستقر، وهو أمر بالغ الأهمية للأداء العام وتقليل التلوث.
اختبار النزاهة المنتظم: قم بإجراء اختبارات انحطاط الضغط أو نقطة الفقاعة بشكل روتيني للكشف عن خروقات الأغشية مبكرًا، وحماية جودة النفايات السائلة.
تحسين التهوية: تأكد من أن الهواء كافي وموزع بالتساوي للحفاظ على نظافة الأغشية دون استهلاك مفرط للطاقة.
تسجيل شامل للبيانات: جمع وتحليل البيانات التشغيلية (TMP، التدفق، ترددات التنظيف، الاستخدام الكيميائي) لتحديد الاتجاهات وتحسين العمليات والتنبؤ باحتياجات الصيانة.
إرشادات الشركة المصنعة والدعم: الالتزام بشكل وثيق بإرشادات التشغيل والتنظيف الخاصة بالشركة المصنعة للغشاء، والاستفادة من الدعم الفني الذي تقدمه.
+86-571-88647609
+ 86-15267462807
