MBBR vs MBR vs SBR vs SBBR vs ASP: دليل شامل لتقنيات معالجة مياه الصرف الصحي

مقدمة في تقنيات معالجة مياه الصرف الصحي

مياه الصرف الصحي وهو نتيجة ثانوية لا مفر منها للأنشطة البشرية والعمليات الصناعية، ويشكل تحديات بيئية وصحية عامة كبيرة إذا ترك دون علاج. يمكن أن يؤدي تصريف مياه الصرف الصحي غير المعالجة إلى المسطحات المائية الطبيعية إلى حدوث أضرار خطيرة التلوث والإضرار بالنظم البيئية المائية، وتلويث مصادر مياه الشرب، وتسهيل انتشار الأمراض. وبالتالي فعالة معالجة مياه الصرف الصحي لا يعد مجرد متطلب تنظيمي ولكنه ركيزة أساسية للاستدامة البيئية وحماية الصحة العامة. لقد حفزت الضرورة العالمية للحفاظ على موارد المياه وتقليل التلوث إلى الابتكار المستمر في هذا المجال معالجة مياه الصرف الصحي technologies مما يؤدي إلى مجموعة متنوعة من الأنظمة المصممة لمعالجة أنواع وأحجام مختلفة من مياه الصرف الصحي.

على مدى العقود القليلة الماضية، تم تحقيق تقدم كبير في عمليات معالجة مياه الصرف الصحي البيولوجية ، والتي تسخر قوة الكائنات الحية الدقيقة لتحطيم الملوثات العضوية وإزالة العناصر الغذائية. ومن بين أبرز التقنيات وأكثرها اعتماداً على نطاق واسع هي عملية الحمأة المنشطة (آسيا والمحيط الهادئ) , مفاعل الدفعة التسلسلية (SBR) , مفاعل حيوي ذو سرير متحرك (MBBR) ، و مفاعل حيوي غشائي (إم بي آر) . علاوة على ذلك، الأنظمة الهجينة مثل مفاعل الأغشية الحيوية التسلسلي (SBBR) ظهرت، وتجمع بين نقاط القوة في الأساليب المختلفة لتحقيق أداء معزز.

تهدف هذه المقالة إلى تقديم دليل شامل لهذه التقنيات الخمس الهامة لمعالجة مياه الصرف الصحي: MBBR، إم بي آر، SBR، SBBR، وآسيا والمحيط الهادئ . وسوف نتعمق في تعقيدات كل نظام، ونستكشف آلياته الأساسية، والخطوات التشغيلية الرئيسية، والمزايا والعيوب الفريدة التي يقدمها. من خلال المقارنة بينهما الكفاءة في إزالة الملوثات , الاعتبارات الاقتصادية (التكاليف الرأسمالية والتشغيلية)، متطلبات البصمة المادية ، و التعقيدات التشغيلية ، نعتزم تزويد القراء بالمعرفة اللازمة لاتخاذ قرارات مستنيرة عند اختيار الحل الأنسب لمعالجة مياه الصرف الصحي لتطبيقات محددة. يعد فهم هذه التقنيات أمرًا بالغ الأهمية للمهندسين ومديري البيئة وصانعي السياسات وأي شخص مشارك في تصميم أو تشغيل أو تنظيم مرافق معالجة مياه الصرف الصحي الحديثة.

عملية الحمأة المنشطة (آسيا والمحيط الهادئ)

تعتبر عملية الحمأة المنشطة (آسيا والمحيط الهادئ) واحدة من أقدم تقنيات معالجة مياه الصرف الصحي البيولوجية وأكثرها رسوخًا واستخدامًا على نطاق واسع على مستوى العالم. تم تطويره في أوائل القرن العشرين، ويدور مبدأه الأساسي حول استخدام مجموعة متنوعة من الكائنات الحية الدقيقة الهوائية، العالقة في مياه الصرف الصحي، لاستقلاب وإزالة المواد العضوية والمواد المغذية.

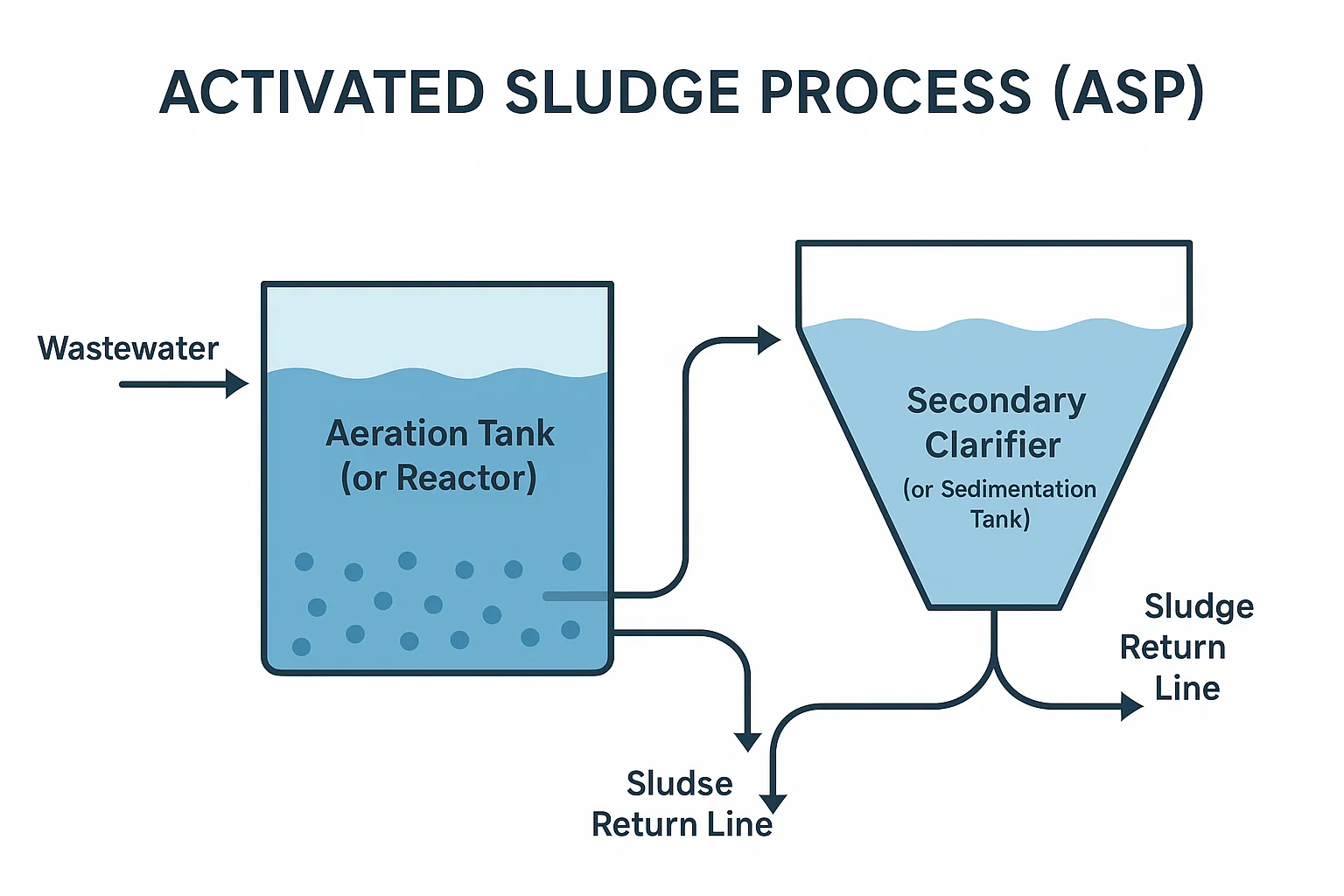

وصف عملية آسيا والمحيط الهادئ

يتضمن آسيا والمحيط الهادئ عادةً عدة مكونات رئيسية:

1. خزان التهوية (أو المفاعل): هذا هو قلب العملية. تدخل مياه الصرف الصحي الخام أو المعالجة الأولية إلى خزان كبير حيث يتم خلطها بشكل مستمر مع مجموعة معلقة من الكائنات الحية الدقيقة، وتشكل ما يعرف باسم "الحمأة المنشطة". يتم تزويد هذا الخزان بالهواء أو الأكسجين النقي بشكل مستمر من خلال الناشرات أو المهويات الميكانيكية. تخدم هذه التهوية غرضين حاسمين:

   • توفير الأكسجين: فهو يوفر الأكسجين المذاب اللازم للكائنات الحية الدقيقة الهوائية لتنفس وأكسدة الملوثات العضوية.
   • خلط: فهو يحافظ على كتلة الحمأة المنشطة (المجاميع الميكروبية) في حالة تعليق ويضمن الاتصال الوثيق بين الكائنات الحية الدقيقة والملوثات. تستهلك الكائنات الحية الدقيقة، وخاصة البكتيريا والأوالي، المركبات العضوية الموجودة في مياه الصرف الصحي كمصدر لغذائها، وتحولها إلى ثاني أكسيد الكربون، والماء، والمزيد من الخلايا الميكروبية.

2. جهاز التنقية الثانوي (أو خزان الترسيب): من خزان التهوية، يتدفق السائل المختلط (الحمأة المنشطة بمياه الصرف الصحي) إلى جهاز تنقية ثانوي. هذا خزان هادئ (ثابت) مصمم لترسيب الجاذبية. تستقر كتل الحمأة المنشطة، التي تكون أكثر كثافة من الماء، في قاع المصفى، وتنفصل عن الماء المعالج.

3. خط عودة الحمأة: يتم ضخ جزء كبير من الحمأة المنشطة المستقرة، والمعروفة باسم الحمأة المنشطة الراجعة (RAS)، بشكل مستمر من أسفل جهاز التنقية إلى خزان التهوية. تعد عملية إعادة التدوير هذه أمرًا بالغ الأهمية لأنها تحافظ على تركيز عالٍ من الكائنات الحية الدقيقة النشطة والقابلة للحياة في خزان التهوية، مما يضمن تحلل الملوثات بكفاءة.

4. خط حمأة النفايات: تتم إزالة الحمأة المنشطة الزائدة، والمعروفة باسم الحمأة المنشطة (WAS)، بشكل دوري من النظام. يعد هذا "الهدر" ضروريًا للتحكم في التركيز الإجمالي للكائنات الحية الدقيقة في النظام، ومنع تراكم الحمأة، وإزالة الكتلة الحيوية القديمة والأقل نشاطًا. يتم بعد ذلك عادةً إرسال نظام WAS لمزيد من معالجة الحمأة (على سبيل المثال، نزح المياه، والهضم) والتخلص منها.

الآلية: التهوية والترسيب

تعتمد الآلية الأساسية لـ آسيا والمحيط الهادئ على العلاقة التكافلية بين التهوية والترسيب. في خزان التهوية، تستهلك الكائنات الحية الدقيقة الهوائية المواد العضوية القابلة للذوبان والغروانية بسرعة. أنها تتجمع في كتل مرئية، مما يحسن استقرارها. يضمن الإمداد المستمر بالأكسجين الظروف المثالية لنشاطهم الأيضي.

عند دخول المصفي، تنخفض سرعة التدفق بشكل ملحوظ، مما يسمح بالتكتلات الميكروبية الكثيفة بالاستقرار. يعتمد وضوح النفايات السائلة إلى حد كبير على كفاءة عملية الترسيب هذه. تنتج الحمأة المنشطة ذات الأداء الجيد كتلًا كثيفة وسريعة الترسيب، مما يؤدي إلى طاف عالي الجودة (ماء معالج) يتم بعد ذلك تصريفه أو إخضاعه لمزيد من المعالجة الثلاثية.

المزايا والعيوب

مزايا آسيا والمحيط الهادئ:

• التكنولوجيا المثبتة: وقد تمت دراستها على نطاق واسع وتنفيذها على نطاق واسع لأكثر من قرن من الزمان، مع مجموعة واسعة من الخبرة التشغيلية وإرشادات التصميم.
• كفاءة عالية: قادرة على تحقيق كفاءة إزالة عالية للطلب على الأكسجين الكيميائي الحيوي (BOD) وإجمالي المواد الصلبة العالقة (TSS). مع التصميم والتشغيل المناسبين، يمكنها أيضًا تحقيق إزالة كبيرة للعناصر الغذائية (النيتروجين والفوسفور).
• المرونة: يمكن تصميمها وتشغيلها في تكوينات مختلفة (على سبيل المثال، التهوية التقليدية والممتدة والمزيج الكامل وتدفق المكونات) لتناسب خصائص مياه الصرف الصحي المختلفة وأهداف المعالجة.
• فعالة من حيث التكلفة (على نطاق واسع): بالنسبة لمحطات المعالجة البلدية الكبيرة، يمكن أن يكون ASP حلاً فعالاً من حيث التكلفة نظرًا لمكوناته الميكانيكية البسيطة نسبيًا ووفورات الحجم.

عيوب ASP:

• بصمة كبيرة: يتطلب مساحة كبيرة من الأرض لخزانات التهوية وخاصة لأجهزة التنقية الثانوية، مما يجعل الأمر صعبًا بالنسبة للمواقع ذات المساحة المحدودة.
• إنتاج الحمأة: يولد كمية كبيرة من الحمأة الزائدة التي تتطلب المزيد من المعالجة والتخلص المكلفين. يمكن أن تمثل إدارة الحمأة جزءًا كبيرًا من التكلفة التشغيلية الإجمالية.
• الحساسية التشغيلية: حساس للتغيرات المفاجئة في تدفق مياه الصرف الصحي وتكوينها (مثل الصدمات السامة). يمكن أن تؤدي الظروف المضطربة إلى ضعف الترسيب (التكتل والرغوة) وانخفاض جودة النفايات السائلة.
• استهلاك الطاقة: تعتبر التهوية عملية كثيفة الاستهلاك للطاقة، وتساهم بشكل كبير في التكاليف التشغيلية.
• قيود جودة النفايات السائلة: على الرغم من أنه جيد بالنسبة لـ BOD/TSS، إلا أن تحقيق جودة عالية جدًا من النفايات السائلة (على سبيل المثال، لإعادة الاستخدام المباشر) قد يتطلب خطوات معالجة ثالثية إضافية.

التطبيقات المشتركة

تُستخدم عملية الحمأة المنشطة في الغالب من أجل:

• معالجة مياه الصرف الصحي البلدية: إنها خطوة المعالجة البيولوجية الأكثر شيوعًا في محطات معالجة مياه الصرف الصحي البلدية الكبيرة والمتوسطة الحجم، والتي تتعامل مع مياه الصرف الصحي المنزلية والتجارية.
• معالجة مياه الصرف الصناعي: ينطبق على مجموعة واسعة من مياه الصرف الصناعي، بشرط أن تكون مياه الصرف الصحي قابلة للتحلل وخالية من المواد المثبطة. ومن الأمثلة على ذلك صناعات الأغذية والمشروبات، ولب الورق والورق، وبعض مرافق التصنيع الكيميائية.
• المعالجة المسبقة للأنظمة المتقدمة: يُستخدم أحيانًا كخطوة معالجة بيولوجية أولية قبل التقنيات الأكثر تقدمًا مثل إم بي آرs أو للتطبيقات الصناعية المتخصصة.

مفاعل الدفعة التسلسلية (SBR)

يمثل مفاعل الدفعة التسلسلي (SBR) تطورًا كبيرًا في تكنولوجيا الحمأة المنشطة، حيث يتميز عن طريق تنفيذ جميع خطوات المعالجة الرئيسية (التهوية، والترسيب، والصب) بشكل تسلسلي في خزان واحد، بدلاً من مفاعلات منفصلة تتدفق باستمرار. تعمل هذه العملية المجمعة على تبسيط تخطيط العملية وتوفر مرونة تشغيلية كبيرة.

شرح تقنية SBR

على عكس أنظمة التدفق المستمر التقليدية حيث تتدفق مياه الصرف الصحي عبر خزانات مختلفة لعمليات متميزة، يعمل SBR في وضع التعبئة والسحب. يمر خزان SBR واحد عبر سلسلة من مراحل التشغيل المنفصلة، ​​مما يجعله عملية موجهة نحو الوقت بدلاً من عملية موجهة نحو الفضاء. في حين أن دبابة SBR واحدة يمكن أن تعمل، فإن معظم أنظمة SBR العملية تستخدم دبابتين على الأقل تعملان في دورات متوازية ولكن متداخلة. وهذا يضمن التدفق المستمر لمياه الصرف الصحي إلى محطة المعالجة، حيث يمكن ملء خزان واحد بينما يقوم خزان آخر بالتفاعل أو الترسيب أو الصب.

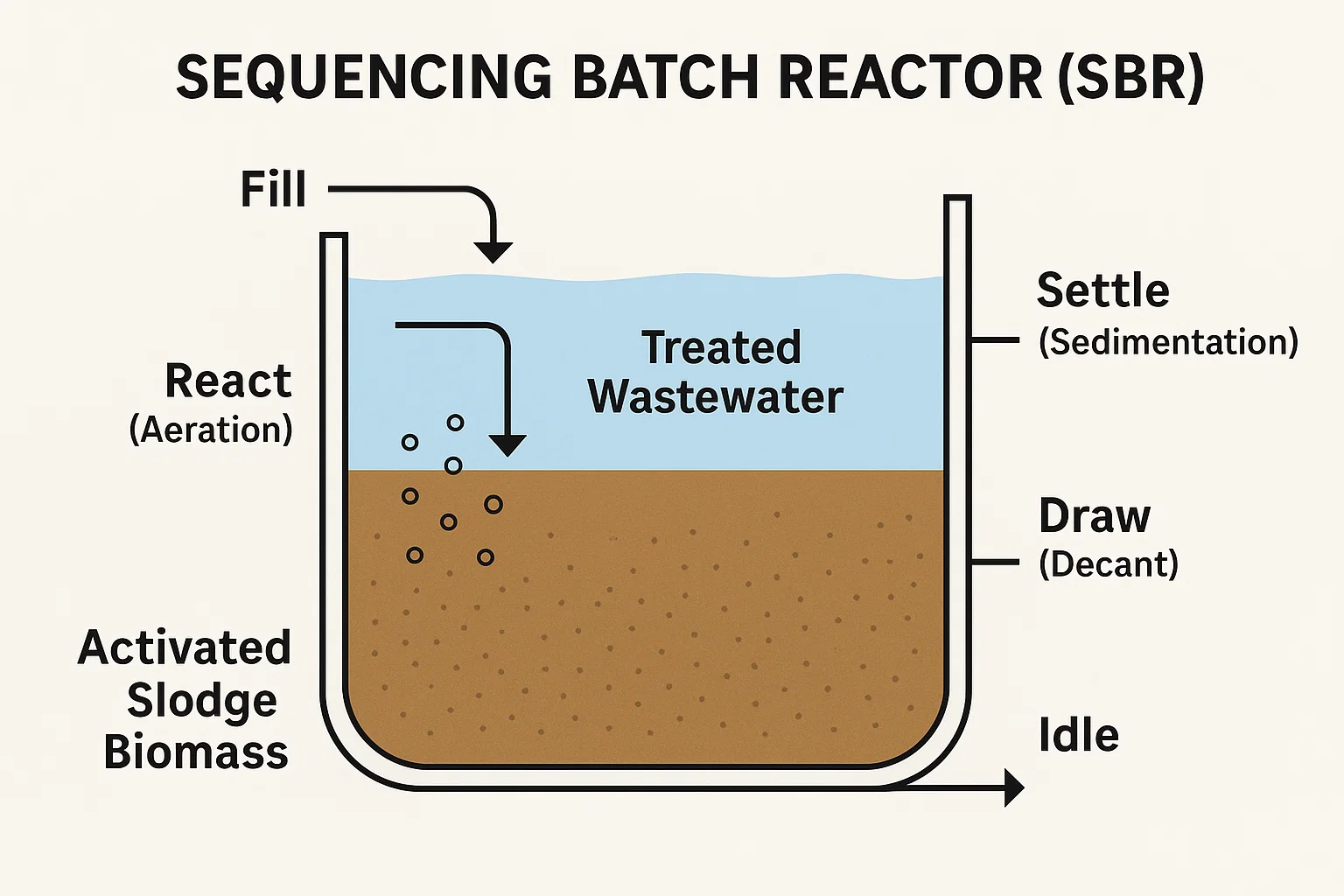

الخطوات الأساسية: التعبئة والتفاعل والتسوية والرسم والخمول

تتكون الدورة التشغيلية النموذجية لـ SBR من خمس مراحل متميزة:

1. ملء:

   • الوصف: تدخل مياه الصرف الصحي الخام أو المعالجة الأولية إلى خزان SBR، وتختلط مع الحمأة المنشطة المتبقية من الدورة السابقة. يمكن تشغيل هذه المرحلة في ظل ظروف مختلفة:
     • تعبئة ثابتة: لا تهوية أو خلط. يعزز نزع النتروجين أو الظروف اللاهوائية.
     • تعبئة مختلطة: خلط دون تهوية. يعزز ظروف نقص الأكسجين (نزع النتروجين) أو الظروف اللاهوائية (امتصاص الفوسفات).
     • ملء الهوائية: تحدث التهوية والاختلاط. يعزز الظروف الهوائية والإزالة الفورية للـ BOD.
   • الغرض: يدخل مياه الصرف الصحي إلى الكتلة الحيوية ويبدأ التفاعلات البيولوجية. يضمن الخلط الاتصال الجيد بين الملوثات والكائنات الحية الدقيقة.

2. رد الفعل (التهوية):

   • الوصف: بعد أو أثناء مرحلة التعبئة، يتم تهوية الخزان وخلطه بشكل مكثف. يتم الحفاظ على الظروف الهوائية للسماح للكائنات الحية الدقيقة بتحليل المركبات العضوية (BOD/COD) ونترجة الأمونيا. يمكن تصميم هذه المرحلة لتشمل فترات نقص الأكسجين أو اللاهوائية لتسهيل إزالة المغذيات (نزع النتروجين وإزالة الفوسفور البيولوجي).
   • الغرض: المرحلة الأولية للمعالجة البيولوجية، حيث تتم إزالة الجزء الأكبر من الملوثات.

3. التسوية (الترسيب):

   • الوصف: يتم إيقاف التهوية والخلط، ويُسمح للحمأة المنشطة بالاستقرار في ظل ظروف هادئة (ساكنة). تستقر الكتل الميكروبية الكثيفة في قاع الخزان، لتشكل طبقة طافية شفافة فوق غطاء الحمأة.
   • الغرض: فصل مياه الصرف الصحي المعالجة عن الكتلة الحيوية للحمأة المنشطة عن طريق الجاذبية. هذه خطوة حاسمة لتحقيق تدفق عالي الجودة.

4. رسم (ديكان):

   • الوصف: بمجرد استقرار الحمأة، يتم صب (سحب) المادة الطافية المعالجة من الجزء العلوي من الخزان. يتم ذلك عادةً باستخدام سد متحرك أو مضخة غاطسة مصممة لتجنب إزعاج الحمأة المستقرة.
   • الغرض: لتصريف المياه المعالجة من النظام.

5. الخمول (أو النفايات/الراحة):

   • الوصف: تحدث هذه المرحلة الاختيارية بين مرحلتي الرسم والتعبئة اللاحقة.
     • حمأة النفايات: يمكن إزالة الحمأة المنشطة الزائدة (WAS) من الخزان خلال هذه المرحلة للحفاظ على عمر الحمأة وتركيزها المطلوب.
     • إعداد الراحة/إعادة التعبئة: قد يظل الخزان خاملاً لفترة وجيزة، استعدادًا لدورة التعبئة التالية.
   • الغرض: لإدارة مخزون الحمأة وإعداد الخزان لدورة المعالجة التالية.

يتم التحكم في مدة كل مرحلة بعناية بواسطة مؤقت أو نظام للتحكم في العملية، مما يسمح بمرونة كبيرة في التكيف مع الظروف المؤثرة المختلفة ومتطلبات جودة النفايات السائلة.

المزايا والعيوب

مزايا سبر:

• البصمة المدمجة: نظرًا لأن جميع العمليات تتم في خزان واحد، فإن أجهزة SBR عمومًا تتطلب مساحة أرض أقل مقارنة بأنظمة ASP التقليدية المزودة بأجهزة تنقية منفصلة.
• جودة عالية للنفايات السائلة: غالبًا ما تؤدي ظروف الترسيب الهادئة في SBR إلى جودة عالية للنفايات السائلة، خاصة فيما يتعلق بالمواد الصلبة العالقة وإزالة BOD. يمكنه أيضًا تحقيق إزالة ممتازة للمغذيات (النيتروجين والفوسفور) عن طريق تغيير المراحل الهوائية ونقص الأكسجين واللاهوائية خلال دورة واحدة.
• المرونة التشغيلية: وتسمح القدرة على ضبط فترات المرحلة بالتكيف بسهولة مع التدفقات المؤثرة المختلفة وأحمال الملوثات، بالإضافة إلى التغيرات في جودة النفايات السائلة المطلوبة.
• تقليل مشاكل الحمأة يستكثر: غالبًا ما تؤدي مرحلة الترسيب الخاضعة للرقابة في SBRs إلى تحسين تسوية الحمأة ومشاكل أقل في تراكم الحمأة مقارنة بأنظمة التدفق المستمر.
• لا توجد مضخات تنقية ثانوية أو مضخات عودة الحمأة: يلغي الحاجة إلى أجهزة تنقية منفصلة والتكاليف الرأسمالية والتشغيلية المرتبطة بها لضخ الحمأة، مما يبسط تخطيط المصنع ويقلل الصيانة.

عيوب سبر:

• التفريغ المتقطع: يتم تصريف النفايات السائلة المعالجة على دفعات، الأمر الذي قد يتطلب خزان معادلة إذا كان التفريغ المستمر إلى الجسم المتلقي ضروريًا.
• تعقيد أعلى في الضوابط: يتطلب أنظمة تحكم آلية أكثر تطورًا لإدارة المراحل المتسلسلة، بما في ذلك أجهزة استشعار المستوى، وأجهزة ضبط الوقت، والصمامات الآلية. وهذا يمكن أن يؤدي إلى ارتفاع التكاليف الرأسمالية الأولية للأجهزة والضوابط.
• احتمالية حدوث مشكلات تتعلق بالرائحة: إذا لم تتم إدارتها بشكل صحيح، خاصة خلال المراحل اللاهوائية أو نقص الأكسجين، فقد يكون هناك احتمال لتوليد الرائحة.
• عملية ماهرة: يتطلب من المشغلين فهمًا جيدًا للعملية المجمعة ونظام التحكم لتحسين الأداء.
• حجم خزان أكبر لسعة متساوية: بالنسبة لتدفق متوسط معين، قد يكون حجم خزان SBR أكبر من خزان التهوية المستمرة بسبب طبيعة الدفعة والحاجة إلى استيعاب حجم الدورة بالكامل.

التطبيقات والملاءمة

تعتبر تقنية SBR مناسبة للغاية لمجموعة واسعة من التطبيقات، بما في ذلك:

• البلديات الصغيرة والمتوسطة الحجم: لا سيما عندما يكون توافر الأراضي عائقًا أو عندما تكون هناك حاجة إلى جودة أعلى للنفايات السائلة.
• المعالجة اللامركزية لمياه الصرف الصحي: مثالي للمجتمعات والأقسام الفرعية والفنادق والمنتجعات والمدارس والمجمعات التجارية غير المتصلة بأنظمة البلدية المركزية.
• معالجة مياه الصرف الصناعي: فعال في معالجة النفايات السائلة الصناعية ذات معدلات التدفق والتركيزات المتغيرة، مثل تلك الناتجة عن الصناعات الغذائية، ومنتجات الألبان، والمنسوجات، والصناعات الدوائية. تسمح مرونتها بالتعامل مع أحمال الصدمات.
• العمليات الموسمية: مناسب تمامًا للتطبيقات ذات التدفقات المتقلبة، مثل المخيمات أو المرافق السياحية.
• تحديث المصانع القائمة: يمكن استخدامه لترقية محطات الحمأة المنشطة التقليدية عن طريق تحويل خزانات التهوية إلى SBRs، مما يؤدي في كثير من الأحيان إلى تعزيز قدرات إزالة المغذيات.

مفهوم. دعنا ننتقل إلى قسم "المفاعل الحيوي للسرير المتحرك (MBBR)".

---

مفاعل حيوي ذو سرير متحرك (MBBR)

يمثل المفاعل الحيوي ذو السرير المتحرك (MBBR) تقدمًا كبيرًا في معالجة مياه الصرف الصحي القائمة على الأغشية الحيوية، مما يوفر بديلاً مدمجًا وعالي الكفاءة لأنظمة النمو المعلق التقليدية مثل ASP أو SBR. تم تطوير تقنية MBBR في النرويج في أواخر الثمانينات، وتستخدم الآلاف من الناقلات البلاستيكية الصغيرة لتوفير مساحة سطحية محمية للكائنات الحية الدقيقة لتنمو كفيلم حيوي.

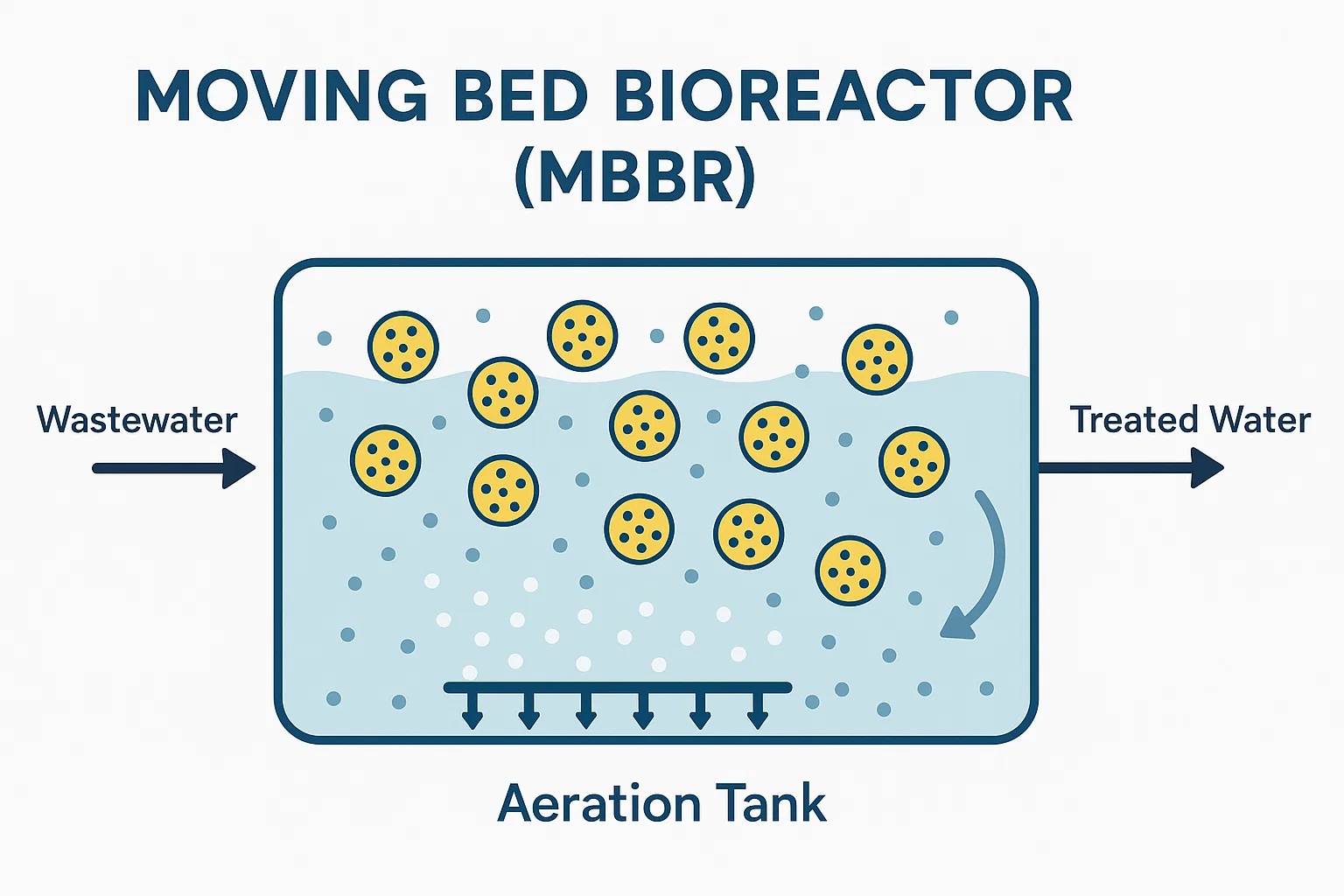

وصف تقنية MBBR

يتكون نظام MBBR في جوهره من خزان تهوية (أو خزان لاهوائي/نقص الأكسجين) مملوء بكمية كبيرة من الوسائط البلاستيكية الصغيرة المصممة خصيصًا (الحاملات أو حاملات الأغشية الحيوية). عادة ما تكون هذه الناقلات مصنوعة من البولي إيثيلين عالي الكثافة (HDPE) أو البولي بروبيلين وتأتي بأشكال وأحجام مختلفة، كل منها مصمم لزيادة مساحة السطح المحمية لربط الأغشية الحيوية.

يتم الاحتفاظ بالحوامل في حركة مستمرة داخل المفاعل، عادةً عن طريق نظام التهوية في الخزانات الهوائية أو عن طريق الخلاطات الميكانيكية في الخزانات اللاهوائية/نقص الأكسجين. تضمن هذه الحركة المستمرة الاتصال الأمثل بين مياه الصرف الصحي والكتلة الحيوية والهواء (في الأنظمة الهوائية). على عكس أنظمة الحمأة المنشطة التقليدية، لا يتطلب MBBR إعادة تدوير الحمأة من جهاز تنقية ثانوي للحفاظ على تركيز الكتلة الحيوية. تنمو الكتلة الحيوية كفيلم حيوي على الحاملات، وينسلخ هذا الغشاء الحيوي بشكل طبيعي عندما يصبح سميكًا جدًا، مما يحافظ على الكتلة الحيوية نشطة وفعالة.

بعد مفاعل MBBR، لا تزال هناك حاجة إلى خطوة فصل، عادةً ما تكون عبارة عن مصفٍ ثانوي أو شاشة دقيقة، لفصل المياه المعالجة عن أي مواد صلبة معلقة (بما في ذلك الأغشية الحيوية المقشرة والجسيمات الخاملة) قبل التفريغ أو المعالجة الإضافية.

استخدام ناقلات البيوفيلم

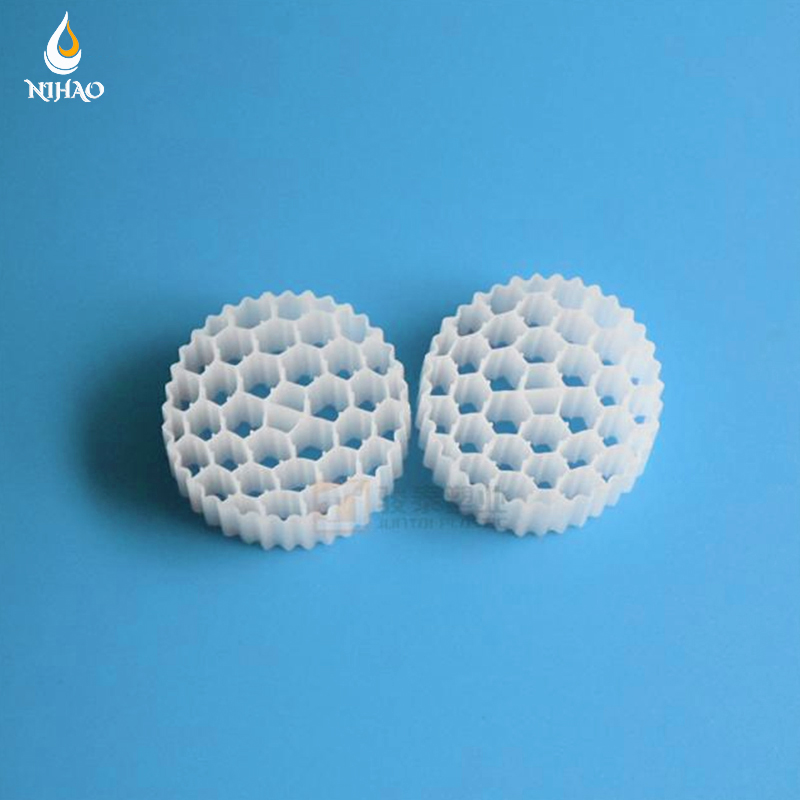

يكمن ابتكار MBBR في اعتمادها على ناقلات الأغشية الحيوية . تعمل هذه الحاملات كركيزة لنمو الميكروبات، مما يسمح بالحفاظ على تركيز عالٍ من الكتلة الحيوية النشطة ضمن حجم صغير نسبيًا. تشمل الخصائص الرئيسية لهذه الناقلات ما يلي:

• مساحة سطحية عالية محددة: يوفر التصميم المعقد للناقلات مساحة سطحية محمية كبيرة لكل وحدة حجم، وهو ما يترجم إلى تركيز عالي للكتلة الحيوية.
• الطفو المحايد: تم تصميم الحاملات لتكون ذات كثافة قريبة من كثافة الماء، مما يسمح بتعليقها وتحريكها بحرية داخل المفاعل عند تهويتها أو خلطها.
• المتانة: مصنوعة من مواد بلاستيكية قوية، وهي مقاومة للتحلل الكيميائي والبيولوجي، مما يضمن عمر تشغيلي طويل.
• التنظيف الذاتي: تساعد الحركة المستمرة والاصطدامات بين الناقلات، جنبًا إلى جنب مع قوى القص الناتجة عن التهوية، في الحفاظ على الأغشية الحيوية بسمك مثالي، مما يمنع النمو المفرط ويحافظ على نقل الكتلة بكفاءة.

ومع تدفق مياه الصرف الصحي عبر المفاعل، تنتشر الملوثات العضوية والمواد المغذية في الأغشية الحيوية الموجودة على الحوامل، حيث تستهلكها الكائنات الحية الدقيقة. يسمح نهج الفيلم الثابت هذا بمعدلات تحميل حجمية أعلى مقارنة بأنظمة النمو المعلق.

المزايا والعيوب

مزايا MBBR:

• حجم صغير/بصمة صغيرة: الميزة الرئيسية هي حجم المفاعل الأصغر بكثير المطلوب مقارنة بأنظمة الحمأة المنشطة التقليدية لنفس قدرة المعالجة. ويرجع ذلك إلى التركيز العالي للكتلة الحيوية النشطة على الناقلات.
• كفاءة عالية ومتانة: تعتبر أنظمة MBBR قوية جدًا وأقل حساسية لأحمال الصدمات والتقلبات في التدفق المؤثر أو التركيز العضوي. يوفر البيوفيلم مجتمعًا ميكروبيًا مستقرًا ومرنًا. فهي ذات كفاءة عالية في إزالة BOD ونيتروجين الأمونيا (النترجة).
• لا إعادة تدوير الحمأة: على عكس ASP، لا يتطلب MBBR ضخ الحمأة المنشطة (RAS)، مما يؤدي إلى تبسيط التشغيل وتقليل استهلاك الطاقة.
• لا الغسيل العكسي: على عكس بعض أنظمة الأفلام الثابتة الأخرى (على سبيل المثال، المرشحات المتقطرة أو المرشحات الهوائية المغمورة)، لا يتطلب MBBR الغسيل العكسي الدوري للوسائط.
• من السهل الترقية: يمكن في كثير من الأحيان تحويل خزانات الحمأة المنشطة التقليدية الحالية إلى MBBRs ببساطة عن طريق إضافة ناقلات وتهوية، مما يزيد بشكل كبير من قدرتها وأدائها دون الحاجة إلى إنشاء خزان جديد. وهذا يجعله خيارًا تحديثيًا ممتازًا.
• انخفاض إنتاج الحمأة (المحتمل): يمكن أن تنتج أنظمة الأغشية الحيوية في بعض الأحيان حمأة زائدة أقل مقارنة بأنظمة النمو المعلق، على الرغم من أن هذا قد يختلف.

عيوب وقيود MBBR:

• يتطلب التوضيح اللاحق: بينما ينمو الأغشية الحيوية على الناقلات، لا يزال يحدث تخلص من الأغشية الحيوية الزائدة والمواد الصلبة العالقة، مما يستلزم جهاز تنقية ثانوي أو وحدة فصل أخرى (على سبيل المثال، DAF، الشاشة الدقيقة) في اتجاه مجرى النهر لتحقيق تدفق عالي الجودة.
• شاشات الاحتفاظ بالوسائط: يتطلب وجود شاشات عند مخرج المفاعل لمنع فقدان الناقلات من الخزان. يمكن أن تصبح هذه الشاشات مسدودة في بعض الأحيان، مما يتطلب الصيانة.
• التكلفة الأولية الأعلى لشركات النقل: يمكن أن تساهم تكلفة الناقلات البلاستيكية المتخصصة في زيادة النفقات الرأسمالية الأولية مقارنة بالأنظمة التقليدية.
• إمكانية ارتداء الناقل: على مدى فترات طويلة جدًا، يمكن أن تؤدي الحركة المستمرة إلى بعض التآكل على الحاملات، على الرغم من أنها مصممة لطول العمر.
• الطاقة للخلط/التهوية: في حين لا يوجد ضخ RAS، أو التهوية المستمرة أو الخلط لإبقاء الناقلات معلقة لا تزال تتطلب طاقة.

تطبيقات في مختلف الصناعات

تتميز تقنية MBBR بأنها متعددة الاستخدامات وتجد تطبيقًا واسع النطاق في قطاعات متنوعة:

• معالجة مياه الصرف الصحي البلدية: يُستخدم بشكل متزايد في المحطات البلدية الجديدة ولتحديث المحطات القائمة لتلبية حدود التصريف الأكثر صرامة، خاصة لإزالة النيتروجين (النترجة ونزع النتروجين).
• معالجة مياه الصرف الصناعي: يعالج بشكل فعال مياه الصرف الصناعية العضوية عالية القوة من الصناعات مثل:
  • الأغذية والمشروبات (على سبيل المثال، مصانع الجعة، ومنتجات الألبان، ومصانع التقطير، والمجازر)
  • اللب والورق
  • الكيميائية والصيدلانية
  • النسيج
  • البتروكيماويات
• المعالجة المسبقة: يُستخدم غالبًا كخطوة قوية للمعالجة المسبقة قبل العمليات الأكثر حساسية أو تقدمًا، أو كحل مستقل لتحقيق معايير جودة محددة للنفايات السائلة.
• إزالة النيتروجين: فعال بشكل خاص في عملية النترجة بسبب الغشاء الحيوي المستقر، الذي يحمي البكتيريا الآزوتية من أحمال الصدمات والمثبطات. يمكن أيضًا تهيئتها لنزع النتروجين.

ممتاز! دعنا ننتقل إلى قسم "المفاعل الحيوي الغشائي (إم بي آر)".

---

مفاعل حيوي غشائي (إم بي آر)

يمثل المفاعل الحيوي الغشائي (إم بي آر) تطورًا متطورًا في معالجة مياه الصرف الصحي، حيث يدمج عملية المعالجة البيولوجية (الحمأة المنشطة عادةً) مع الترشيح الغشائي. يتغلب هذا المزيج المبتكر على العديد من القيود المفروضة على أنظمة الحمأة المنشطة التقليدية، لا سيما فيما يتعلق بجودة النفايات السائلة والبصمة.

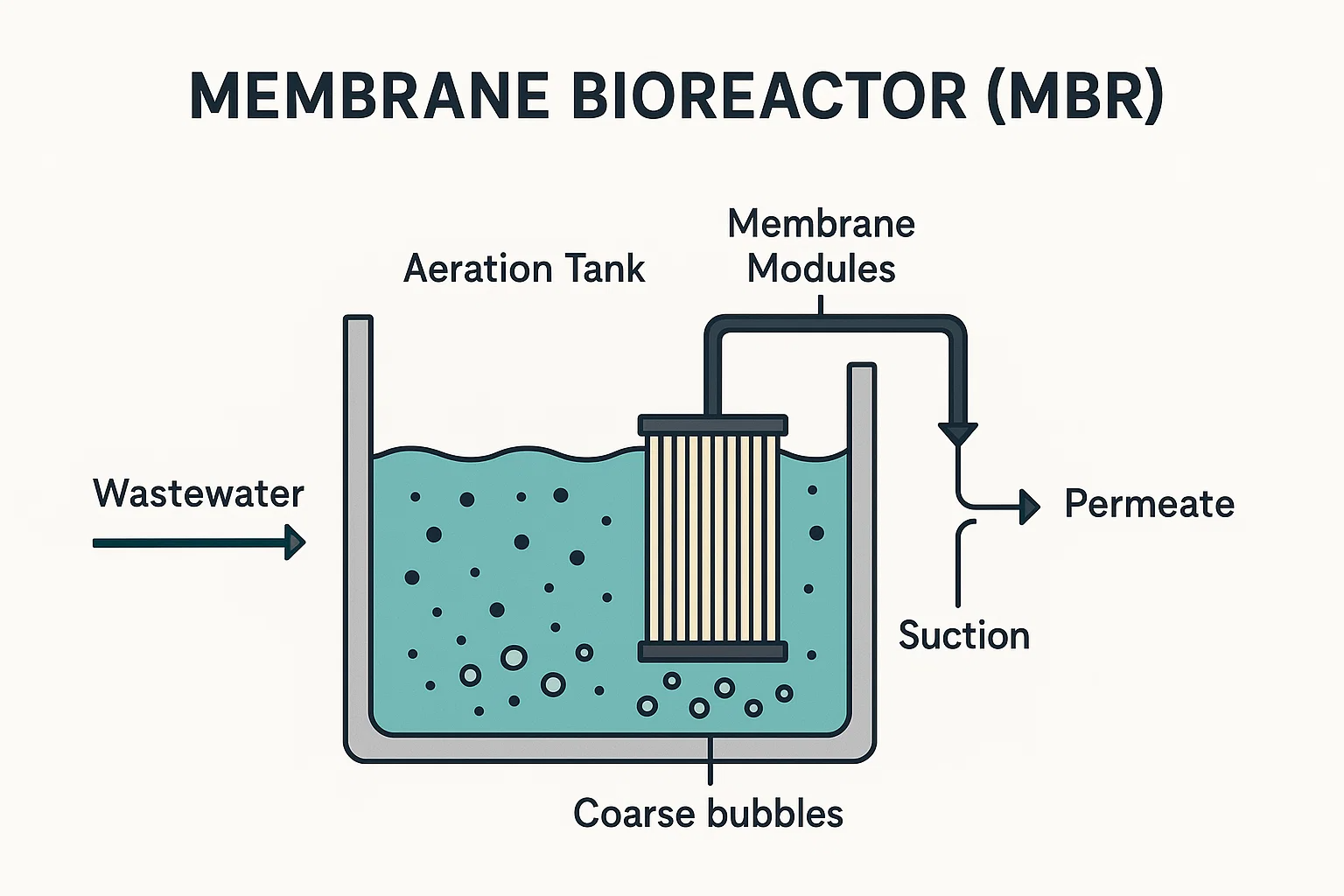

شرح تقنية إم بي آر

في جوهره، يقوم نظام إم بي آر بدمج التحلل البيولوجي للملوثات بواسطة الكائنات الحية الدقيقة مع حاجز مادي - أغشية - لفصل المياه المعالجة عن الحمأة المنشطة. وهذا يلغي الحاجة إلى جهاز تنقية ثانوي تقليدي، وفي كثير من الأحيان، إلى الترشيح الثالث.

هناك نوعان من التكوينات الأساسية لأنظمة MBR:

1. MBR المغمورة: هذا هو التكوين الأكثر شيوعا. يتم وضع وحدات الغشاء (على سبيل المثال، الألياف المجوفة أو الأغشية المسطحة) مباشرة في خزان التهوية (أو خزان غشاء منفصل مجاور له). يتم استخدام الشفط منخفض الضغط (الفراغ) أو الجاذبية لسحب المياه المعالجة من خلال مسام الغشاء، تاركة الكتلة الحيوية والمواد الصلبة العالقة الأخرى خلفها. عادةً ما يتم توفير تهوية فقاعية خشنة أسفل الأغشية لتنظيف سطح الغشاء، مما يمنع التلوث ويزود بالأكسجين للعملية البيولوجية.

2. MBR الخارجي (التيار الجانبي): في هذا التكوين، تقع وحدات الغشاء خارج المفاعل الحيوي الرئيسي. يتم ضخ السائل المختلط بشكل مستمر من المفاعل الحيوي من خلال وحدات الغشاء، ويتم جمع المتخلل (المياه المعالجة) بينما يتم إرجاع الحمأة المركزة إلى المفاعل الحيوي. يتضمن هذا التكوين عادة طاقة ضخ أعلى بسبب الدورة الدموية الخارجية واحتمال ارتفاع الضغوط عبر الغشاء.

وبغض النظر عن التكوين، يظل المبدأ الأساسي قائمًا: تعمل الأغشية كحاجز مطلق، وتحتفظ فعليًا بجميع المواد الصلبة العالقة، والبكتيريا، وحتى بعض الفيروسات والغرويات، مما ينتج عنه تدفق عالي الجودة. يسمح الاحتفاظ العالي بالكتلة الحيوية داخل المفاعل بتركيزات أعلى بكثير من المواد الصلبة العالقة المختلطة (MLSS) (عادةً 8,000-15,000 مجم/لتر أو أعلى) مقارنة بالحمأة المنشطة التقليدية (2,000-4,000 مجم/لتر). يُترجم هذا التركيز العالي للكتلة الحيوية مباشرةً إلى حجم مفاعل حيوي أصغر لحمل معين.

تكامل الترشيح الغشائي

يؤدي تكامل الأغشية إلى تغيير خطوة الفصل في المعالجة البيولوجية بشكل أساسي. بدلاً من الاعتماد على تسوية الجاذبية (كما هو الحال في ASP أو SBR)، يستخدم MBR حاجزًا ماديًا. وهذا له عدة آثار عميقة:

• فصل المواد الصلبة الكاملة: تحتفظ الأغشية بشكل فعال بجميع المواد الصلبة العالقة، مما يؤدي إلى تدفق مياه خالية بشكل أساسي من المواد الصلبة العالقة. وهذا يزيل المشاكل المرتبطة بتراكم الحمأة أو سوء الترسيب الذي يمكن أن يصيب الأنظمة التقليدية.
• تركيز الكتلة الحيوية العالية (MLSS): يسمح الاحتفاظ الفعال بالمواد الصلبة بالحفاظ على تركيزات عالية جدًا من الكائنات الحية الدقيقة في المفاعل الحيوي. وهذا يعني أن الخزان الأصغر يمكنه التعامل مع حمولة عضوية أكبر، مما يؤدي إلى تقليل المساحة بشكل كبير.
• وقت الاحتفاظ بالحمأة الطويل (SRT) ووقت الاحتفاظ الهيدروليكي القصير (HRT): يمكن أن تعمل MBRs مع فترات SRT طويلة جدًا (من أيام إلى أشهر)، وهو أمر مفيد لنمو الكائنات الحية الدقيقة بطيئة النمو (مثل البكتيريا الآزوتية) ولتحقيق درجات عالية من إزالة المواد العضوية والمغذيات. في الوقت نفسه، يمكن أن يكون العلاج التعويضي بالهرمونات قصيرًا نسبيًا بسبب ارتفاع MLSS، مما يساهم بشكل أكبر في الاكتناز.
• النشاط البيولوجي المعزز: غالبًا ما تؤدي البيئة المستقرة والتركيز العالي للكتلة الحيوية إلى عمليات بيولوجية أكثر استقرارًا وكفاءة.

المزايا والعيوب

مزايا إم بي آر:

• النفايات السائلة عالية الجودة: تنتج نفاذية عالية الجودة بشكل استثنائي ومناسبة للتصريف المباشر في البيئات الحساسة أو الري أو إعادة الاستخدام الصناعي أو حتى إعادة الاستخدام الصالح للشرب بعد مزيد من المعالجة. تكون النفايات السائلة خالية تقريبًا من المواد الصلبة العالقة والبكتيريا وفي كثير من الأحيان الفيروسات.
• البصمة الصغيرة: يؤدي التخلص من الحاجة إلى أجهزة التنقية الثانوية والمرشحات الثلاثية في كثير من الأحيان إلى تقليل مساحة الأرض الإجمالية المطلوبة بشكل كبير، مما يجعل MBR مثاليًا للمواقع ذات المساحة المحدودة أو لترقية السعة.
• المتانة والاستقرار: إن نظام MLSS العالي وSRT الطويل يجعل أنظمة MBR أكثر مرونة لأحمال الصدمات الهيدروليكية والعضوية مقارنة بالأنظمة التقليدية.
• تعزيز إزالة المغذيات: يوفر SRT الطويل ظروفًا ممتازة للنترجة، ومع التصميم المناسب (مناطق نقص الأكسجين)، يمكن أيضًا أن تكون عملية نزع النتروجين وإزالة الفوسفور البيولوجي فعالة جدًا.
• إمكانية التحديث: يمكن استخدامه لترقية محطات الحمأة المنشطة الحالية لزيادة القدرة أو تحسين جودة النفايات السائلة دون الحاجة إلى أعمال مدنية واسعة النطاق.

عيوب MBR:

• تلوث الغشاء: وهذا هو التحدي التشغيلي الأساسي. يؤدي التلوث (تراكم المواد على سطح الغشاء أو داخل مسامه) إلى تقليل نفاذية الغشاء، ويزيد من ضغط الغشاء، ويتطلب التنظيف المتكرر. وهذا يضيف إلى التعقيد التشغيلي والتكلفة.
• ارتفاع تكلفة رأس المال: تجعل الأغشية والمعدات المتخصصة المرتبطة بها (مثل منافيخ الهواء لأنظمة التنظيف والتنظيف) النفقات الرأسمالية الأولية أعلى بكثير من أنظمة ASP أو SBR التقليدية.
• ارتفاع تكلفة التشغيل: يساهم استهلاك الطاقة للتهوية (للعملية البيولوجية وتنظيف الأغشية)، والضخ (خاصة بالنسبة لـ MBRs الخارجية)، وعوامل التنظيف الكيميائية في ارتفاع تكاليف التشغيل.
• عمر الغشاء واستبداله: تتمتع الأغشية بعمر افتراضي محدود (عادة من 5 إلى 10 سنوات، اعتمادًا على التشغيل وجودة المياه) كما أن استبدالها مكلف.
• متطلبات ما قبل المعالجة: في حين أن MBRs قوية، إلا أن المعالجة المسبقة الكافية (الفحص، وإزالة الحصى) أمر بالغ الأهمية لحماية الأغشية من التلف والتلوث المفرط.
• عملية ماهرة: يتطلب من المشغلين المهرة مراقبة أداء الغشاء وتنفيذ بروتوكولات التنظيف واستكشاف مشكلات التلوث وإصلاحها.

تطبيقات في معالجة مياه الصرف الصحي البلدية والصناعية

تكتسب تقنية MBR قوة جذب سريعة ويتم تطبيقها بشكل متزايد في مختلف القطاعات:

• معالجة مياه الصرف الصحي البلدية:
  • بالنسبة للمحطات الجديدة حيث تكون الأراضي نادرة أو يتم تطبيق حدود صارمة للتصريف.
  • - تطوير المحطات الحالية لتلبية معايير جودة أعلى للنفايات السائلة (على سبيل المثال، للتصريف المباشر إلى المياه الحساسة أو لمشاريع إعادة استخدام المياه).
  • المعالجة اللامركزية للمجتمعات والمنتجعات والتطورات التجارية.
• معالجة مياه الصرف الصناعي:
  • معالجة مياه الصرف الصحي الصناعية المعقدة وعالية القوة حيث تتطلب جودة عالية من النفايات السائلة لإعادة الاستخدام أو التفريغ الصارم. ومن الأمثلة على ذلك الصناعات الدوائية والأغذية والمشروبات والمنسوجات والصناعات الكيماوية.
  • مياه الصرف الصحي containing slowly biodegradable compounds.
• إعادة استخدام المياه وإعادة تدويرها: نظرًا لجودة النفايات السائلة الفائقة، تعد مادة MBR المتخللة مادة خام ممتازة لمزيد من عمليات المعالجة المتقدمة (على سبيل المثال، التناضح العكسي) لإنتاج المياه لمختلف تطبيقات إعادة الاستخدام (الري، ومياه العمليات الصناعية، والاستخدامات غير الصالحة للشرب، وحتى المياه الصالحة للشرب بعد مزيد من التنقية).

مفهوم. دعنا ننتقل إلى قسم "الأنظمة الهجينة: SBBR".

---

الأنظمة الهجينة: SBBR

مع استمرار تطور تقنيات معالجة مياه الصرف الصحي، هناك اتجاه متزايد نحو الجمع بين أفضل ميزات الأنظمة المختلفة لإنشاء حلول أكثر كفاءة وقوة وفعالية من حيث التكلفة. تهدف الأنظمة الهجينة إلى الاستفادة من الفوائد التآزرية للعمليات المتكاملة. أحد هذه الهجينة الواعدة هو مفاعل الأغشية الحيوية التسلسلي (SBBR)، الذي يجمع ببراعة مبادئ من كل من مفاعل الدفعة التسلسلية (SBR) والمفاعل الحيوي ذو الطبقة المتحركة (MBBR).

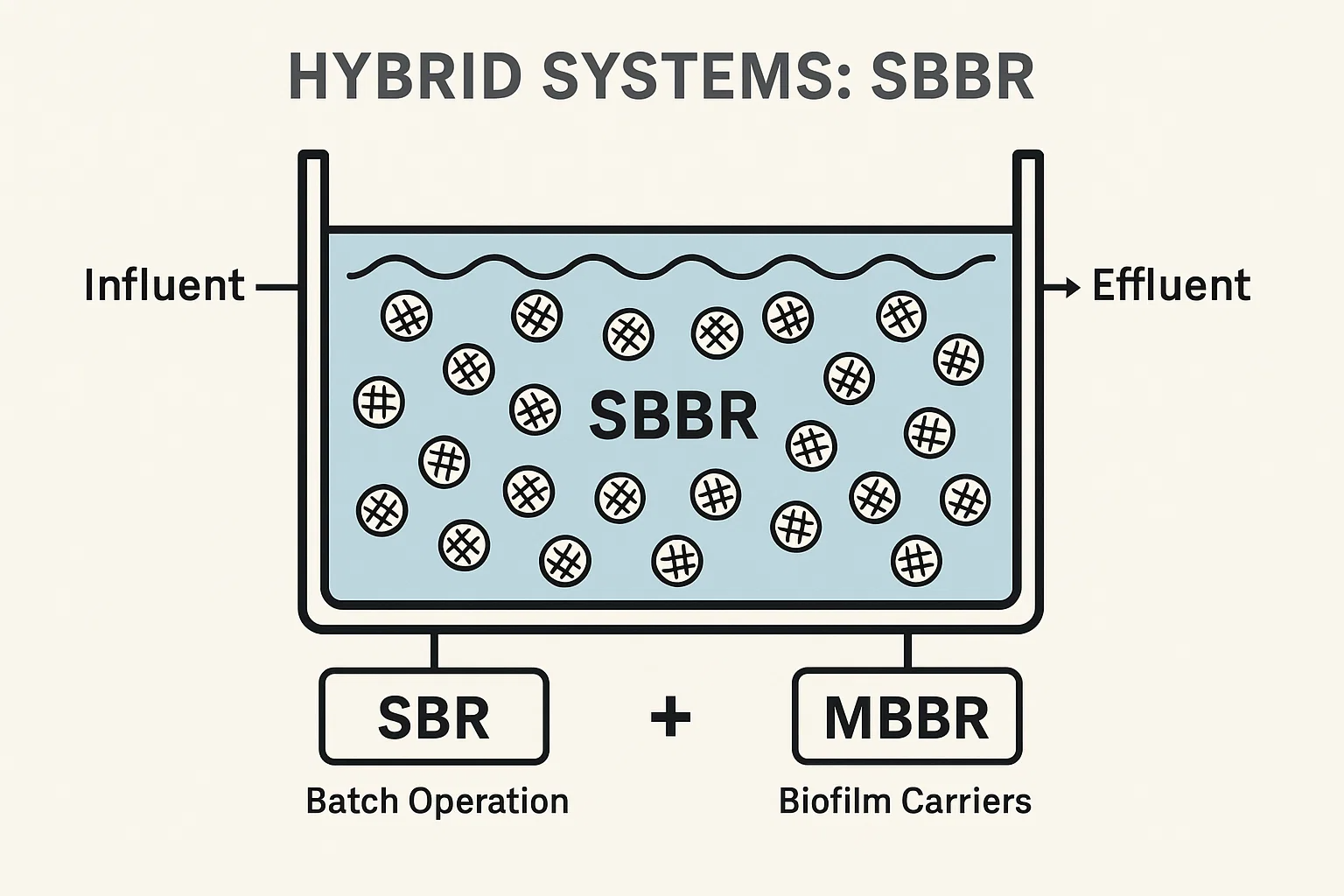

وصف تقنية SBBR

يعمل مفاعل الأغشية الحيوية التسلسلي (SBBR) على دورات المعالجة التسلسلية الدُفعية المميزة لمفاعل SBR، ولكن داخل مفاعله، فهو يشتمل على حاملات الأغشية الحيوية، مماثلة لتلك المستخدمة في MBBR. وهذا يعني أن النظام يستفيد من كل من النمو المعلق (الحمأة المنشطة) والنمو المرتبط (الأغشية الحيوية على الناقلات) لتجمعات الكتلة الحيوية الموجودة داخل نفس الخزان.

في تكوين SBBR النموذجي، يحتوي المفاعل على كمية من ناقلات الأغشية الحيوية التي تتحرك بحرية، مثل MBBR، والتي يتم الاحتفاظ بها في حالة تعليق عن طريق التهوية أو الخلط أثناء مرحلة التفاعل. تتبع الدورة التشغيلية المراحل المحددة جيدًا لـ SBR القياسي: التعبئة، والتفاعل (الذي يتضمن التهوية/الخلط لإبقاء الناقلات معلقة)، والتسوية، والرسم. خلال مرحلة التسوية، تستقر الكتلة الحيوية المعلقة، ولكن يبقى الغشاء الحيوي المرتبط بالحوامل في الخزان. ولذلك يتم فصل النفايات السائلة المصبوغة بشكل أساسي عن الحمأة المعلقة المستقرة وليس مباشرة من الناقلات.

مزيج من مبادئ SBR وMBBR

يدمج SBBR بشكل فعال نقاط القوة في طريقتين متميزتين للعلاج البيولوجي:

• من اس بي آر: إنها تعتمد المرونة التشغيلية على مستوى الدفعة، مما يسمح بالتحكم الدقيق في التهوية، والخلط، وفترات نقص الأكسجين/اللاهوائية داخل خزان واحد. وهذا يجعلها قابلة للتكيف بشكل كبير مع الأحمال المؤثرة المختلفة ومثالية لتحقيق إزالة متقدمة للمغذيات (النيتروجين والفوسفور) من خلال برمجة ظروف محددة في مراحل مختلفة من الدورة. يعد التخلص من أجهزة التصفية المستمرة ومضخات إرجاع الحمأة (كما هو الحال في نظام MBBR للتدفق المستمر) أيضًا سمة مستعارة من SBR.
• من إم بي آر: وهو يشتمل على استخدام حاملات الأغشية الحيوية، مما يوفر منصة مستقرة ومرنة لنمو الميكروبات المرتبطة. وهذا يزيد بشكل كبير من تركيز الكتلة الحيوية وتنوعها داخل المفاعل، مما يؤدي إلى زيادة قدرة المعالجة الحجمية وتحسين المتانة ضد أحمال الصدمات أو المركبات المثبطة. يوفر الغشاء الحيوي بيئة محمية للبكتيريا بطيئة النمو (مثل النترات) ويحافظ على تجمع سكاني مستقر حتى لو تعرضت الكتلة الحيوية المعلقة للاضطراب أو تم غسلها جزئيًا.

يتيح نظام الكتلة الحيوية المزدوج (المعلق والمرفق) عملية معالجة أكثر شمولاً واستقرارًا.

مزايا النهج الهجين

إن الجمع بين مبادئ SBR وMBBR في نظام SBBR ينتج عنه العديد من المزايا الرائعة:

• تعزيز كفاءة العلاج: يمكن أن يؤدي وجود الكتلة الحيوية للنمو المعلقة والمرفقة إلى كفاءة إزالة متفوقة للـ BOD و COD، وخاصة النيتروجين (النترجة ونزع النتروجين) والفوسفور. يعمل الغشاء الحيوي القوي بمثابة "مخزن مؤقت" ضد الاضطرابات التشغيلية، ويحافظ على الأداء المتسق.
• زيادة التحميل الحجمي: مثل MBBR، فإن التركيز العالي للكتلة الحيوية النشطة على الحاملات يسمح لـ SBBR بالتعامل مع الأحمال العضوية والهيدروليكية الأعلى ضمن حجم مفاعل أصغر مقارنةً بـ SBR أو ASP التقليدي، مما يؤدي إلى بصمة أكثر إحكاما.
• المرونة التشغيلية والتحكم: يحتفظ بالمرونة المتأصلة في SBRs، مما يسمح للمشغلين بضبط أوقات الدورات وأنماط التهوية وظروف التعبئة/التفاعل بسهولة لتحسين الجودة المؤثرة ومعدلات التدفق ومتطلبات النفايات السائلة. وهذا مفيد بشكل خاص لإزالة العناصر الغذائية.
• تحسين خصائص الحمأة: يساهم الغشاء الحيوي في كتلة حيوية شاملة أكثر استقرارًا. في حين أن الحمأة المعلقة لا تزال بحاجة إلى الاستقرار، فإن وجود الأغشية الحيوية يمكن أن يؤدي في بعض الأحيان إلى تحسين خصائص الترسيب للكتل المعلقة بسبب تأثير التخزين المؤقت على المجتمع الميكروبي.
• المتانة لأحمال الصدمة: يوفر الغشاء الحيوي المرن مجموعة مستقرة من الكائنات الحية الدقيقة التي تكون أقل عرضة للغسل أو التثبيط بسبب التغيرات المفاجئة في تركيز الملوثات أو الصدمات الهيدروليكية، مما يجعل النظام قويًا للغاية.
• انخفاض إنتاج الحمأة (المحتمل): يمكن أن تؤدي أنظمة الأغشية الحيوية في بعض الأحيان إلى انخفاض صافي إنتاج الحمأة مقارنة بأنظمة النمو المعلقة تمامًا، على الرغم من أن هذا يعتمد على ظروف تشغيل محددة.

التطبيقات ودراسات الحالة

تعتبر تقنية SBBR مناسبة تمامًا لمجموعة متنوعة من التطبيقات التي تتطلب الأداء العالي والمرونة والبصمة المدمجة، خاصة عندما تكون الأحمال المتقلبة أو معايير النفايات السائلة الصارمة مثيرة للقلق.

• معالجة مياه الصرف الصحي البلدية الصغيرة والمتوسطة الحجم: مثالية للمجتمعات التي تتطلب علاجًا قويًا مع إمكانات إزالة العناصر الغذائية وقد تكون لديها قيود على المساحة.
• معالجة مياه الصرف الصناعي: فعال للغاية للصناعات التي تنتج مياه الصرف الصحي بأحمال عضوية متغيرة أو مركبات محددة تستفيد من مجتمع الأغشية الحيوية المستقر. تشمل الأمثلة ما يلي:
  • الأغذية والمشروبات (مثل مصانع النبيذ ومصانع الجعة وإنتاج الوجبات الخفيفة)
  • النسيج industries (for color and BOD removal)
  • تصنيع الأدوية
  • معالجة المادة المرتشحة في مدافن النفايات (المعروفة بأحمال العضوية/النيتروجين العالية والمتغيرة)
• ترقية المصانع الموجودة: يمكن تحديث وتحديث خزانات SBR الحالية أو خزانات الحمأة المنشطة التقليدية باستخدام حاملات MBBR لتعزيز القدرة، وتحسين إزالة المغذيات، وزيادة المتانة، وتحويلها بشكل فعال إلى SBBRs. وهذا يوفر حلاً فعالاً من حيث التكلفة لتوسيع المصنع أو ترقيات الامتثال.
• أنظمة المعالجة اللامركزية: مناسب للمواقع النائية والمنتجعات والتطورات التي تتطلب معالجة موثوقة وعالية الجودة بدون بنية تحتية واسعة النطاق.

غالبًا ما تسلط دراسات الحالة الضوء على قدرة SBBR على تحقيق مستويات عالية من إزالة BOD وTSS والأمونيا باستمرار، حتى في ظل الظروف الصعبة، مما يجعله خيارًا قيمًا في المشهد الحديث لمعالجة مياه الصرف الصحي.

التحليل المقارن

يتطلب اختيار التكنولوجيا المثالية لمعالجة مياه الصرف الصحي من بين مجموعة من الخيارات المتاحة - عملية الحمأة المنشطة (ASP)، ومفاعل الدفعة التسلسلية (SBR)، والمفاعل الحيوي ذو الطبقة المتحركة (MBBR)، والمفاعل الحيوي الغشائي (MBR)، ومفاعل الأغشية الحيوية التسلسلية (SBBR) - فهمًا شاملاً لأدائها النسبي عبر المقاييس الرئيسية. يقدم هذا القسم تحليلاً مقارنًا، مع التركيز على الكفاءة والتكلفة والبصمة والتعقيد التشغيلي.

مقارنة الكفاءة (إزالة BOD، TSS)

الهدف الأساسي من معالجة مياه الصرف الصحي البيولوجية هو إزالة الملوثات العضوية (التي يتم قياسها حسب الطلب على الأكسجين الكيميائي الحيوي أو BOD، والطلب على الأكسجين الكيميائي أو COD) والمواد الصلبة العالقة (TSS). كما أن إزالة العناصر الغذائية (النيتروجين والفوسفور) أمر بالغ الأهمية بشكل متزايد.

ملخص الكفاءة:

• MBR تتميز بجودتها الاستثنائية للنفايات السائلة، خاصة بالنسبة لإزالة المواد الصلبة العالقة ومسببات الأمراض، وذلك بسبب حاجز الغشاء المادي. غالبًا ما يكون هذا هو الاختيار عند الحاجة إلى إعادة الاستخدام المباشر أو التفريغ في المياه الحساسة.
• SBR و SBBR توفر أنظمة مرنة وفعالة للغاية لتحقيق BOD وTSS بشكل صارم، وخاصة إزالة العناصر الغذائية (النيتروجين والفوسفور) من خلال عمليات الدفعات القابلة للبرمجة. يضيف SBBR متانة وقدرة أعلى بسبب الأغشية الحيوية.
• MBBR يتفوق في الكفاءة الحجمية لإزالة BOD والنيتروجين وهو قوي للغاية، ولكنه لا يزال يتطلب مُنقيًا تقليديًا لفصل TSS، على غرار ASP.
• ASP يظل أداءً قويًا لإزالة BOD/TSS الأساسية على نطاقات واسعة ولكنه قد يتطلب تكوينات أكثر تخصصًا وآثار أقدام أكبر لإزالة العناصر الغذائية المتقدمة.

تحليل التكاليف (النفقات الرأسمالية، النفقات التشغيلية)

تعد التكلفة عاملاً حاسماً، حيث تشمل كلاً من النفقات الرأسمالية (CAPEX) للإعداد الأولي والنفقات التشغيلية (OPEX) للتشغيل والصيانة المستمرة.

ملخص التكاليف:

• MBR عادة ما يكون لديه أعلى النفقات الرأسمالية والنفقات التشغيلية بسبب تكلفة الأغشية واستبدالها والطاقة اللازمة للتهوية (التنظيف البيولوجي والغشائي)، والتنظيف الكيميائي. ومع ذلك، فإن الجودة العالية للنفايات السائلة والبصمة الأصغر يمكن أن تبرر هذه التكلفة في سيناريوهات محددة.
• ASP في كثير من الأحيان لديه انخفاض النفقات الرأسمالية للأنظمة الأساسية، ولكن لها يمكن أن تكون النفقات التشغيلية كبيرة بسبب ارتفاع استهلاك الطاقة للتهوية والتكاليف الكبيرة لإدارة الحمأة.
• SBR لديه معتدلة إلى عالية النفقات الرأسمالية نظرًا للحاجة إلى ضوابط متطورة وأحجام خزانات أكبر من النظام المستمر، إلا أن نفقات التشغيل يمكن أن تكون معتدلة، خاصة إذا تم تحسين إزالة العناصر الغذائية.
• MBBR لديه معتدلة إلى عالية النفقات الرأسمالية بسبب تكلفة الناقلات، لكن نفقاتها التشغيلية معتدلة بشكل عام، وتستفيد من عدم ضخ رأس المال.
• SBBR سيكون لديه ارتفاع النفقات الرأسمالية من SBR النقي المستحق للناقلات، وستكون نفقاتها التشغيلية مماثلة لـ SBR أو MBBR، اعتمادًا على مدى التهوية وهدر الحمأة.

مقارنة البصمة

غالبًا ما تشكل متطلبات مساحة الأرض عائقًا رئيسيًا، خاصة في المناطق الحضرية أو المكتظة بالسكان.

ملخص البصمة:

• MBR هو الفائز بلا منازع من حيث أصغر بصمة مما يجعلها مثالية للمناطق الحضرية أو التعديلات التحديثية حيث تكون المساحة محدودة.
• MBBR كما يقدم بشكل ملحوظ انخفاض البصمة مقارنة بـ ASP، ولكنها لا تزال تتطلب توضيحًا لاحقًا.
• SBR و SBBR تكون بشكل عام أكثر إحكاما من ASP، لأنها تدمج عمليات متعددة في خزان واحد. من المحتمل أن يقدم SBBR بصمة أصغر من SBR النقي نظرًا للكفاءة الحجمية الأعلى من الأغشية الحيوية.
• ASP يتطلب أكبر بصمة بسبب خزاناتها المتعددة والكبيرة والتي تعمل بشكل مستمر.

التعقيد التشغيلي

تعتبر سهولة التشغيل ومستوى الأتمتة ومهارة المشغل المطلوبة من الاعتبارات المهمة.

التطبيقات ودراسات الحالة

يعد فهم المزايا والعيوب النظرية لكل تقنية لمعالجة مياه الصرف الصحي أمرًا ضروريًا، ولكن من المهم أيضًا رؤية كيفية أدائها في سيناريوهات العالم الحقيقي. يستكشف هذا القسم التطبيقات النموذجية لـ MBBR وMBR وSBR وASP وSBBR، مع تسليط الضوء على مدى ملاءمتها للتحديات المختلفة من خلال دراسات الحالة التوضيحية.

دراسات الحالة MBBR

التطبيقات: يتم اعتماد MBBR على نطاق واسع لمعالجة مياه الصرف الصحي البلدية والصناعية، لا سيما عندما تحتاج المحطات الحالية إلى ترقية، أو تحتاج إلى إدارة أحمال أعلى، أو يتطلب الأمر حلًا مدمجًا لإزالة النيتروجين. متانتها تجعلها مناسبة لمعالجة مياه الصرف الصحي العضوية عالية القوة.

مثال على دراسة الحالة: ترقية المصانع البلدية من أجل النترجة

• التحدي: واجهت محطة معالجة مياه الصرف الصحي البلدية متوسطة الحجم حدودًا أكثر صرامة للنفايات السائلة لنيتروجين الأمونيا، وكان نظام الحمأة المنشطة التقليدي يكافح من أجل تلبية هذه الحدود باستمرار، خاصة خلال الأشهر الباردة. كان للمصنع أيضًا مساحة محدودة للتوسع.
• الحل: قرر المصنع تنفيذ مرحلة MBBR كخطوة ما قبل المعالجة للنترجة. تم تحديث أحواض التهوية الحالية عن طريق إضافة حاملات MBBR والحفاظ على التهوية الكافية.
• النتيجة: أدت ترقية MBBR إلى تحسين معدلات النترجة بشكل كبير، مما سمح للمحطة بالوفاء باستمرار بحدود تصريف الأمونيا الجديدة. سمحت الطبيعة المدمجة لـ MBBR بالترقية ضمن البصمة الحالية، وتجنب البناء المدني المكلف للدبابات الجديدة. أثبت الغشاء الحيوي المستقر قدرته على مقاومة تقلبات درجات الحرارة، مما يضمن أداءً موثوقًا به.

مثال على دراسة الحالة: معالجة مياه الصرف الصناعي (تصنيع الأغذية)

• التحدي: أنتجت منشأة كبيرة لتجهيز الأغذية مياه صرف عضوية عالية القوة مع أحمال متقلبة من الطلب الأوكسجيني البيولوجي، مما يجعل من الصعب معالجتها اللاهوائية الحالية تليها بركة الحمأة المنشطة لتحقيق الامتثال المتسق.
• الحل: تم تركيب نظام MBBR الهوائي كخطوة المعالجة البيولوجية الأولية. تم تصميم MBBR للتعامل مع الحمولة العضوية العالية باستخدام نسبة تعبئة عالية من الناقلات.
• النتيجة: نجح نظام MBBR في تثبيت عملية المعالجة بشكل فعال، حيث حقق إزالة أكثر من 90% من BOD حتى مع التأثيرات المتغيرة. تعاملت قوة الأغشية الحيوية مع أحمال الصدمات الناتجة عن تغيرات الإنتاج، مما أدى إلى جودة متسقة للنفايات السائلة والامتثال التنظيمي، في حين أنها تتطلب مساحة أصغر من النظام الهوائي التقليدي المماثل.

دراسات حالة MBR

التطبيقات: يتم اختيار تقنية MBR بشكل متزايد للمشاريع التي تتطلب أعلى جودة من النفايات السائلة لإعادة استخدام المياه، أو تصريفها إلى المناطق الحساسة بيئيًا، أو حيث يكون توافر الأراضي مقيدًا بشدة. إنه سائد في كل من السيناريوهات الصناعية البلدية والمعقدة.

مثال على دراسة الحالة: مشروع إعادة استخدام المياه البلدية

• التحدي: واجهت مدينة ساحلية سريعة النمو ندرة المياه وسعت إلى تعظيم مواردها المائية من خلال معالجة مياه الصرف الصحي البلدية إلى مستوى مناسب للري والاستخدامات الصناعية غير الصالحة للشرب. كانت الأرض اللازمة لتوسيع المصنع التقليدي الكبير نادرة ومكلفة.
• الحل: تم إنشاء مصنع MBR. استبدل النظام أجهزة التنقية الثانوية التقليدية والمرشحات الثلاثية، مما أدى إلى إنتاج مادة متخللة عالية الجودة يمكن معالجتها بشكل أكبر عن طريق التناضح العكسي لتطبيقات إعادة استخدام محددة.
• النتيجة: يوفر نظام MBR مياهًا سائلة ذات مستويات منخفضة للغاية من المواد الصلبة العالقة (TSS) وتعكر، وخالية تقريبًا من البكتيريا، مما يتجاوز متطلبات تطبيقات إعادة الاستخدام المخطط لها. وكانت مساحة المصنع أصغر بكثير مما كانت تتطلبه محطة تقليدية ذات قدرة مكافئة، مما أدى إلى توفير الأراضي الساحلية القيمة.

مثال على دراسة الحالة: معالجة مياه الصرف الصحي الصناعية الدوائية

• التحدي: احتاجت إحدى شركات الأدوية إلى معالجة مياه الصرف الصحي المعقدة التي تحتوي على مركبات عضوية مختلفة لتلبية حدود التصريف الصارمة للنهر المتلقي واستكشاف إمكانية إعادة تدوير المياه الداخلية.
• الحل: تم اختيار نظام MBR نظرًا لقدرته على التعامل مع المواد العضوية المعقدة وإنتاج النفايات السائلة عالية الجودة. يسمح MBR بفترة احتجاز طويلة للحمأة (SRT)، وهو أمر مفيد لتحلل المركبات القابلة للتحلل ببطء.
• النتيجة: حقق نظام MBR باستمرار كفاءة عالية في إزالة COD والملوثات المحددة الأخرى، مما يتيح الامتثال للوائح التفريغ الصارمة. كما فتحت المادة المتخللة عالية الجودة إمكانيات إعادة تدوير المياه داخل المنشأة، مما يقلل من استهلاك المياه العذبة.

دراسات الحالة SBR

التطبيقات: تتميز SBRs بأنها متعددة الاستخدامات ومناسبة للبلديات الصغيرة والمتوسطة الحجم وأنظمة المعالجة اللامركزية والتطبيقات الصناعية ذات التدفقات والأحمال المتقلبة، لا سيما عندما تكون إزالة المغذيات المتقدمة أولوية.

مثال على دراسة الحالة: المعالجة اللامركزية لمياه الصرف الصحي المجتمعية

• التحدي: يتطلب التطوير السكني الجديد، الذي يقع بعيدًا عن محطة المعالجة المركزية التابعة للبلدية، حلاً مستقلاً لمعالجة مياه الصرف الصحي يمكنه تلبية الحدود الصارمة لتصريف المغذيات والعمل بمعدلات إشغال متفاوتة.
• الحل: تم تنفيذ نظام SBR ذو دبابتين. سمحت الطبيعة القابلة للبرمجة لـ SBR بتحسين المراحل اللاهوائية ونقص الأكسجين والهوائية لتحقيق النترجة ونزع النتروجين في وقت واحد، وكذلك إزالة الفسفور البيولوجي.
• النتيجة: أنتج نظام SBR باستمرار مياهًا سائلة عالية الجودة تحتوي على نسبة منخفضة من BOD وTSS والنيتروجين والفوسفور، وهي مناسبة للتصريف إلى جدول محلي. أتاحت المرونة التشغيلية للنظام التكيف بكفاءة مع التدفقات المتقلبة المميزة للمجتمعات السكنية، مما يقلل من استهلاك الطاقة خلال فترات التدفق المنخفض.

مثال على دراسة الحالة: معالجة مياه الصرف الصحي في صناعة الألبان

• التحدي: شهد مصنع معالجة الألبان اختلافات كبيرة في تدفق مياه الصرف الصحي والقوة العضوية على مدار اليوم والأسبوع، مما يجعل التشغيل المستقر لنظام التدفق المستمر أمرًا صعبًا. وكانت الأحمال العضوية والنيتروجين عالية موجودة.
• الحل: تم تركيب نظام SBR. تتعامل العملية المجمعة بطبيعتها مع التدفقات المتغيرة، كما أن القدرة على التحكم في مراحل التفاعل تسمح بالتحلل الفعال للمواد العضوية في الألبان وإزالة النيتروجين بكفاءة.
• النتيجة: نجح SBR في إدارة الأحمال المتقلبة، حيث قام بمعالجة مياه الصرف الصحي الخاصة بالألبان باستمرار لتلبية تصاريح التصريف. يضمن التوازن المدمج في مرحلة التعبئة ومراحل التفاعل/التسوية الخاضعة للتحكم أداءً موثوقًا حتى أثناء أوقات ذروة الإنتاج.

دراسات حالة ASP

التطبيقات: تظل عملية الحمأة المنشطة بمثابة العمود الفقري لمعالجة مياه الصرف الصحي البلدية على نطاق واسع على مستوى العالم. كما يتم تطبيقه أيضًا في البيئات الصناعية حيث تكون مياه الصرف الصحي قابلة للتحلل بدرجة كبيرة وتتوفر مساحات كبيرة من الأراضي.

مثال على دراسة الحالة: محطة معالجة مياه الصرف الصحي البلدية الكبيرة

• التحدي: تتطلب إحدى المناطق الحضرية الكبرى معالجة مستمرة وبكميات كبيرة لمياه الصرف الصحي المنزلية والتجارية للوفاء بحدود التصريف القياسية لـ BOD وTSS.
• الحل: تم تصميم محطة الحمأة المنشطة التقليدية، والتي تضم العديد من أحواض التهوية الكبيرة وأجهزة تنقية ثانوية تعمل بالتوازي.
• النتيجة: نجح ASP في معالجة ملايين الجالونات يوميًا، مما أدى بشكل موثوق إلى إزالة أكثر من 90% من BOD وTSS. يسمح تصميمها القوي بالتعامل مع التدفقات الواردة الكبيرة ويوفر حلاً فعالاً من حيث التكلفة لسعة كبيرة جدًا. ويركز التحسين المستمر على كفاءة التهوية وإدارة الحمأة.

مثال على دراسة الحالة: معالجة النفايات السائلة من مصانع اللب والورق

• التحدي: أنتجت إحدى مصانع اللب والورق كمية كبيرة من مياه الصرف الصحي القابلة للتحلل ذات المحتوى العضوي العالي. كان الشاغل الرئيسي هو التخفيض الفعال للـ BOD قبل الخروج من المستشفى.
• الحل: تم تنفيذ عملية تهوية موسعة للحمأة المنشطة. سمح وقت الاحتفاظ الهيدروليكي الطويل الذي يوفره تصميم التهوية الممتد بالتحلل الشامل للمركبات العضوية المعقدة الموجودة في النفايات السائلة للطاحونة.
• النتيجة: وقد خفض ASP بشكل فعال تركيزات BOD وTSS إلى مستويات متوافقة. على الرغم من أنه يتطلب مساحة كبيرة، إلا أن الموثوقية المؤكدة والتعقيد التشغيلي المنخفض نسبيًا لهذا التطبيق الصناعي المحدد جعله خيارًا مناسبًا.

دراسات الحالة SBBR

التطبيقات: تظهر SBBRs في المواقف التي تتطلب أفضل ما في العالمين: المرونة وإزالة المغذيات من SBBRs جنبًا إلى جنب مع المتانة والكفاءة الحجمية الأعلى لأنظمة الأغشية الحيوية. وهي ذات قيمة خاصة بالنسبة للنفايات الصناعية عالية القوة أو المتغيرة والحلول البلدية المدمجة التي تتطلب معالجة متقدمة.

مثال على دراسة الحالة: معالجة المادة المرتشحة في مدافن النفايات

• التحدي: من المعروف أن معالجة المادة المرتشحة من مدافن النفايات أمر بالغ الصعوبة بسبب تركيبتها المتغيرة للغاية، والتركيزات العالية من الأمونيا، ووجود مركبات عضوية متمردة.
• الحل: تم تصميم نظام SBBR. وفرت العملية الدفعية لـ SBR المرونة اللازمة للتكيف مع خصائص المادة المرتشحة المتنوعة، في حين قدمت ناقلات MBBR غشاءًا حيويًا مستقرًا للنترجة/نزع النتروجين بشكل متسق وتعزيز تكسير المواد العضوية الصعبة.
• النتيجة: أظهر SBBR أداءً فائقًا في إزالة التركيزات العالية من نيتروجين الأمونيا وتقليل COD، حتى مع التأثير المتقلب. يقاوم الغشاء الحيوي المرن المركبات المثبطة الموجودة غالبًا في المادة المرتشحة، مما يؤدي إلى معالجة أكثر استقرارًا وموثوقية مقارنة بأنظمة النمو المعلقة تمامًا.

مثال على دراسة الحالة: ترقية SBR الصناعية من أجل القدرة والمتانة

• التحدي: كان نظام SBR الحالي في مصنع لتصنيع المواد الكيميائية يكافح من أجل تلبية متطلبات السعة المتزايدة والحفاظ على جودة النفايات السائلة المتسقة أثناء ذروة الإنتاج بسبب زيادة التحميل العضوي.
• الحل: تمت إضافة حاملات MBBR إلى دبابات SBR الموجودة، مما أدى إلى تحويلها بشكل فعال إلى SBBRs. لم تكن هناك حاجة لدبابات جديدة.
• النتيجة: أدت إضافة الناقلات إلى زيادة كبيرة في قدرة المعالجة الحجمية للخزانات الحالية، مما سمح للمحطة بالتعامل مع الحمولة المتزايدة دون توسيع نطاق عملها. أظهر النظام الهجين أيضًا مرونة أكبر في مواجهة أحمال الصدمات، مما يؤدي إلى أداء أكثر اتساقًا وتقليل الاضطرابات التشغيلية.
