إتقان نسبة F/M للتحكم في عمليات مياه الصرف الصحي في العالم الحقيقي

في المعالجة البيولوجية لمياه الصرف الصحي، غالبًا ما يتم التعامل مع عملية الحمأة المنشطة على أنها يقين رياضي. ومع ذلك، يعرف مهندسو العمليات المتمرسون أنه يتصرف مثل النظام البيئي المتقلب. في قلب إدارة هذا النظام البيئي هو نسبة الغذاء إلى الكائنات الحية الدقيقة (F/M). .

في حين أن أدلة التشغيل القياسية تقدم صيغًا صارمة، فإن إتقان العملية الحقيقي يتطلب فهم كيفية تفاعل F/M مع الكيمياء العضوية المتغيرة، والحركية الموسمية، وقيود أجهزة الاستشعار في الوقت الفعلي. يتجاوز هذا الدليل الحسابات الأساسية لتقديم رؤى قابلة للتنفيذ ومختبرة ميدانيًا لتحسين المصنع الحديث.

1. مقدمة عن نسبة F/M: التوازن الحركي البيولوجي

تحدد نسبة F/M العلاقة الديناميكية الحرارية بين كتلة الركيزة العضوية القابلة للتحلل التي تدخل المفاعلات البيولوجية وكتلة البكتيريا النشطة غير المتجانسة المخصصة لتحقيق الاستقرار.

• "الطعام" (ف): معدل كتلة التحميل العضوي. في حين يتم تعريفه تقليديًا بواسطة الطلب على الأكسجين الكيميائي الحيوي (BOD)، فإنه يمثل المركبات الكربونية المتطايرة المتاحة للتقويض الميكروبي.
• "الكائنات الحية الدقيقة" (م): الكتلة الحيوية الخلوية النشطة الموجودة داخل حدود حوض التهوية، المسؤولة عن كل من الأكسدة الكربونية والتلبد الحيوي.

في النظام المثالي، تحافظ هذه النسبة على البكتيريا في مرحلة النمو المتناقص المتأخر أو مرحلة التنفس الداخلي المبكرة. إذا انحرف المقياس كثيرًا في أي من الاتجاهين، فإن البنية الفيزيائية لكتلة الحمأة تتحلل، مما يغير مؤشر حجم الحمأة (SVI) ويخاطر بعدم الامتثال التنظيمي لإجمالي المواد الصلبة العالقة (TSS) وحدود المغذيات.

2. الرياضيات الديناميكية: تحليل زمن الوصول و"نقاوة" الحمأة

إن التمثيل الرياضي للكتاب المدرسي لـ F/M واضح ومباشر، لكن مكوناته تخفي مصائد تشغيلية.

صيغ النص النقي

الوحدات الإمبراطورية الأمريكية:
F/M = (BOD المؤثر، mg/L * التدفق، MGD * 8.34) / (MLVSS، mg/L * حجم الحوض، MG * 8.34)

الوحدات المترية:
F/M = (BOD المؤثر، ملجم/لتر * التدفق، م3/يوم) / (MLVSS، ملجم/لتر * حجم الحوض، م3 * 1000)

اكتساب المعلومات: كسر فخ الكمون BOD لمدة 5 أيام

أكبر عيب في التحكم الكلاسيكي F/M هو أن معيار BOD5 يتطلب فترة حضانة مدتها 5 أيام. تضمن إدارة مصنع ديناميكي باستخدام مؤشر تأخر لمدة 5 أيام أنك تقوم دائمًا بإصلاح أزمة الأسبوع الماضي.

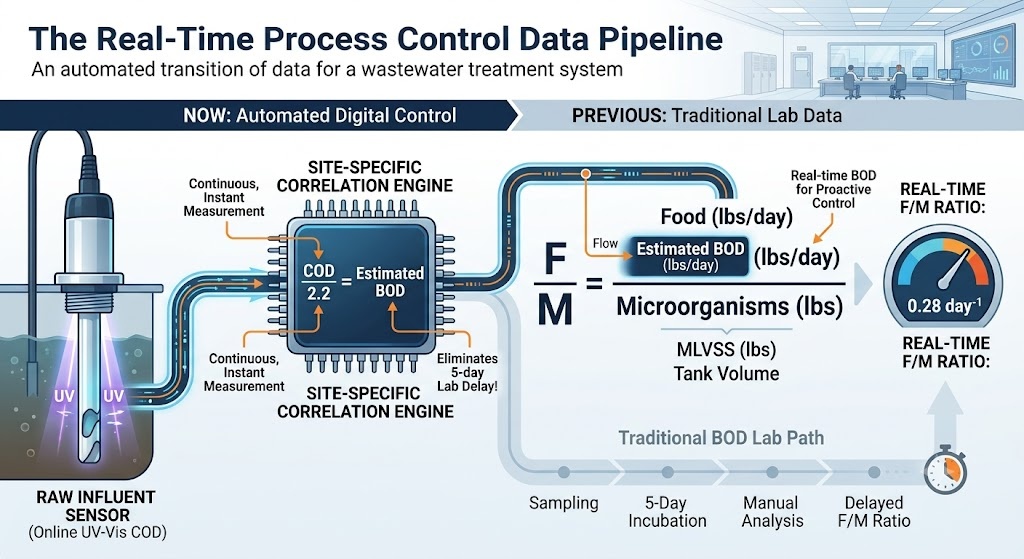

المرافق المتقدمة تتجاوز هذا من خلال إنشاء ديناميكية مصفوفة الارتباط COD-to-BOD أو TOC-to-BOD . يُظهر التأثير البلدي المحلي الخام عادةً نسبة COD:BOD تبلغ 2.0:1 إلى 2.5:1. ومع ذلك، إذا كانت منشأتك تتلقى أجزاء صناعية (على سبيل المثال، معالجة الأغذية والتصنيع الكيميائي)، فيمكن أن ترتفع هذه النسبة إلى 4.0:1 أو تتغير كل ساعة.

[تقدير الغذاء في الوقت الفعلي] = COD اليومي (عن طريق الهضم لمدة ساعتين أو الأشعة فوق البنفسجية عبر الإنترنت) / عامل الارتباط الخاص بالموقع

من خلال استخدام مقاييس الطيف الضوئي للأشعة فوق البنفسجية المرئية عبر الإنترنت عند سد النفايات السائلة الأساسي، يمكن للمشغلين التقاط "البزاقات" العضوية في الوقت الفعلي وضبط مقاييس العملية على الفور، بدلاً من اكتشاف الحمل الزائد السام بعد خمسة أيام من الموعد المحدد.

جزء "النقاء" من MLVSS إلى MLSS

يعد استبدال MLSS بـ MLVSS في المقام خطأً فادحًا. يتضمن MLSS المواد الصلبة الخاملة غير البيولوجية (المواد الصلبة العالقة الثابتة مثل الحصى الناعم والطمي والفوسفور المترسب).

نبات بلدي صحي يحافظ على نسبة MLVSS/MLSS (مؤشر النقاء) من 0.75 إلى 0.85 . أثناء هطول الأمطار الغزيرة في أنظمة الصرف الصحي المشتركة، أو في المحطات التي لا تحتوي على قنوات حصى كافية، ينظف الحصى الخامل في حوض التهوية، مما يؤدي إلى انخفاض النسبة إلى أقل من 0.60. إذا لم تقم باختبار الجزء المتطاير (MLVSS عبر اختبار الفرن الغطائي المتطاير عند 550 درجة مئوية)، فسوف تبالغ رياضيًا في تقدير القوى العاملة الميكروبية لديك، وتقلل من تغذية نظامك بشكل كبير، وتؤدي إلى مجاعة غير متوقعة للكتلة الحيوية.

3. سيناريو الحساب المتقدم: التحول الصناعي

دعونا ننظر إلى ما هو أبعد من الحسابات البلدية الأساسية إلى سيناريو متقدم حيث يقوم أحد مصانع معالجة الأغذية الصناعية بإلقاء طفرة عضوية غير متوقعة في النظام البلدي.

البيانات الميدانية التي تم جمعها الساعة 08:00 صباحاً:

• معدل التدفق المؤثر: 4.0 مليون جالون يوميا
• COD للنفايات السائلة الأولية (من خلال الاختبار السريع): 600 ملغم/لتر
• عامل COD:BOD التاريخي لهذا المزيج الصناعي المحدد: 2.4:1
• حجم خزان التهوية: 1.2 مليون جالون (مجم)
• تركيز MLSS: 3500 ملغم/لتر
• الجزء العضوي المتطاير الحالي (MLVSS/MLSS): 72% بسبب جريان الطمي الناتج عن الطقس الرطب مؤخرًا

الخطوة 1: حساب الطلب البيولوجي المقدر في الوقت الفعلي (الطعام)

BOD المؤثر المقدر = 600 مجم / لتر COD / 2.4 = 250 مجم / لتر BOD
الغذاء المطبق = 250 ملجم/لتر * 4.0 مليون جالون يوميًا * 8.34 = 8,340 رطل من الطلب الأوكسجيني البيولوجي/اليوم

الخطوة 2: حساب الكتلة البيولوجية الحقيقية (الكائنات الحية الدقيقة)

تركيز MLVSS الحقيقي = 3,500 مجم/لتر MLSS * 0.72 = 2,520 مجم/لتر MLVSS
الكائنات الحية الدقيقة النشطة = 2,520 مجم/لتر * 1.2 مجم * 8.34 = 25,220 رطل من MLVSS

الخطوة 3: حساب F/M في الوقت الحقيقي

نسبة F/M = 8,340 رطلاً من BOD / 25,220 رطلاً MLVSS = 0.33 يوم^-1

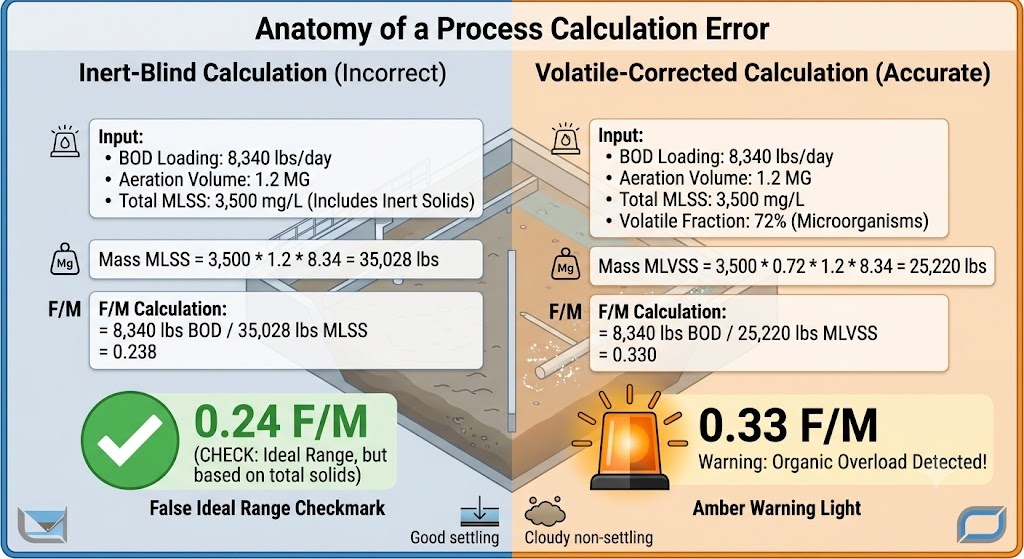

البصيرة التشغيلية: إذا كان المشغل قد استخدم إجمالي MLSS بشكل غير صحيح في الحساب، فسيظهر F/M المحسوب على أنه 0.24، مما يشير إلى وجود نظام تقليدي مستقر تمامًا. في الواقع، يبلغ الحمل البيولوجي الحقيقي 0.33، وهو ما يقترب من الحد الأعلى للمعالجة التقليدية، مما ينبه المشغل إلى ضرورة وقف هدر الحمأة على الفور لمنع تآكل الكتلة الحيوية.

4. نطاقات F/M المثالية وعامل درجة الحرارة الحركية

يجب أن تتوافق نطاقات التشغيل المستهدفة مع التصميم الهندسي المحدد للمنشأة.

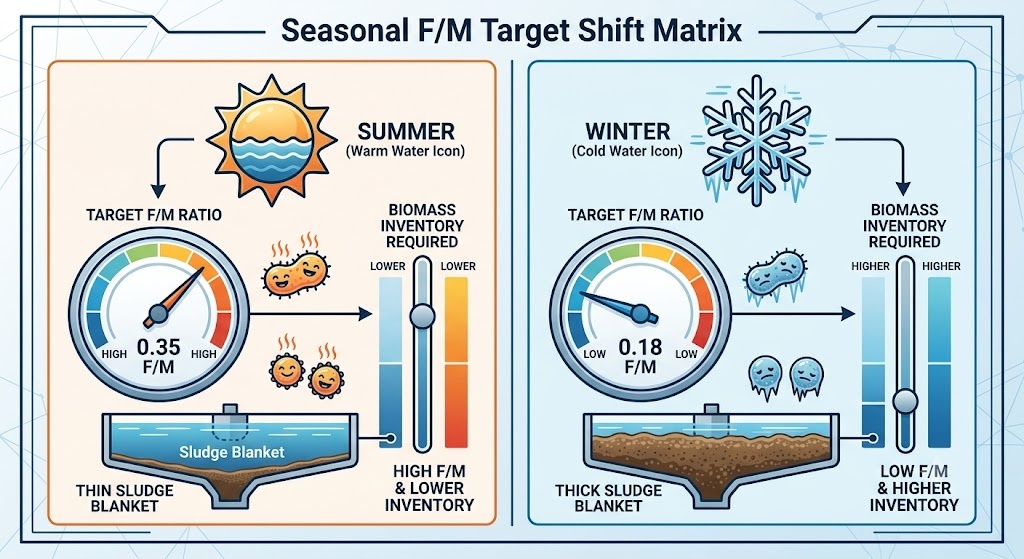

معامل درجة الحرارة الذي تغفله الكتب المدرسية

يعتمد النشاط الأنزيمي الميكروبي بدرجة كبيرة على درجة الحرارة، وتحكمه معادلة أرينيوس المعدلة. ولكل انخفاض بمقدار 10 درجات مئوية في درجة حرارة مياه الصرف الصحي، تنخفض معدلات الأيض البيولوجي بنسبة 50% تقريبًا.

• التشغيل الصيفي (25 درجة مئوية): تتمتع الميكروبات بمعدلات أيض عالية. يستهلكون الطعام بسرعة. يمكنك تشغيل نسبة F/M أعلى بأمان (على سبيل المثال، 0.35) لأن سرعة المعالجة الحركية تتوافق مع معدل التحميل.
• التشغيل الشتوي (10 درجات مئوية): تصبح الميكروبات بطيئة. ولمعالجة نفس الكتلة من الطلب الأوكسجيني البيولوجي الوارد، يجب عليك زيادة حجم القوى العاملة الميكروبية لديك. يجب على المشغلين استهداف نسبة F/M أقل (على سبيل المثال، 0.18) عن طريق رفع أهداف MLVSS عمدًا لتوفير المزيد من القدرة على المعالجة "من اليد إلى الفم".

5. استكشاف أخطاء نسب F/M العالية وإصلاحها: الحمل الزائد العضوي والتشتت الهيكلي

تشير نسبة F/M المرتفعة (> 0.50 في الأنظمة التقليدية) إلى أن الطاقة الكربونية المتاحة تتجاوز القدرة الأيضية للكتلة الحيوية الدائمة. ينبع هذا من مقالب البزاقة الصناعية، أو الانجراف الهيدروليكي المفاجئ للمواد الصلبة بمياه العواصف، أو إهدار الحمأة المفرط (WAS).

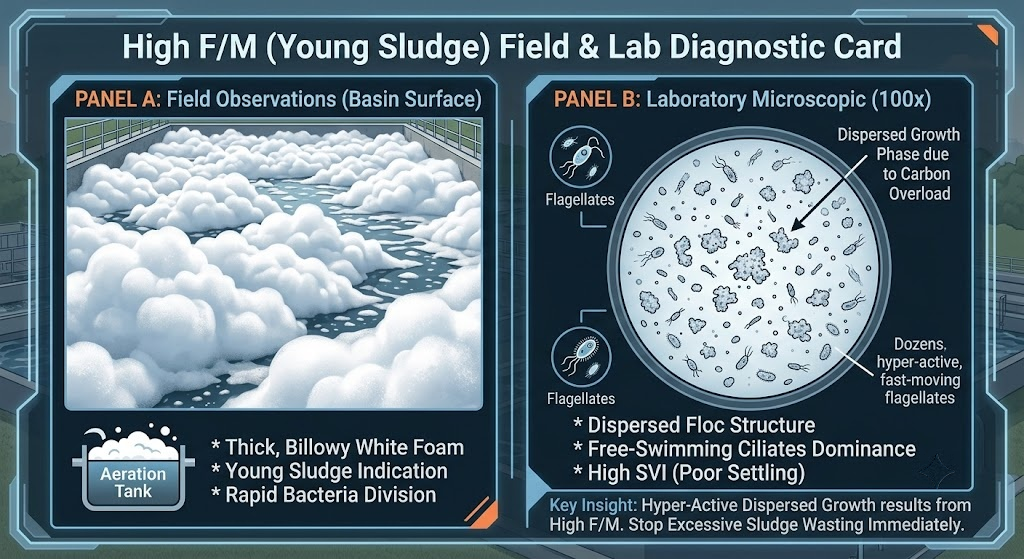

التشخيص البصري والمجهري في الموقع

• ظاهرة السطح: ويولد حوض التهوية سائلًا سميكًا ومنتفخًا وعاليًا رغوة بيضاء نقية . تحتوي هذه الرغوة على تركيزات عالية من السكريات والدهون خارج الخلية التي يتم إنتاجها عن طريق الانقسام السريع للبكتيريا الصغيرة في مرحلة نموها اللوغاريتمي.
• الهيكل المجهري: وتحت التكبير 100x، تظهر كتل الحمأة صغيرة ومكسورة للغاية وتفتقر إلى الحواف المنظمة. ستشاهد هيمنة هائلة للأهداب والسوطيات التي تسبح بحرية، مع الغياب المطلق للدوارات أو الأهداب المطاردة.

الإجراءات التصحيحية المتقدمة

1. مناورة التغذية التدريجية: إذا كانت منشأتك مجهزة بقدرات التغذية المتدرجة، فقم بتحويل تدفق التدفق الخام بعيدًا عن رأس خزان التهوية وقم بتوزيعه عبر المناطق الوسطى أو الخلفية. وهذا يقلل على الفور نسبة F/M عند المدخل، مما يحمي الكتلة الحيوية المرتجعة من الصدمات العضوية.
2. تعديلات توازن RAS/WAS: توقف فورًا عن ضخ WAS. زيادة معدلات الحمأة المنشطة المرتجعة (RAS) لتعظيم نقل المواد الصلبة المخزنة من أجهزة التنقية الثانوية إلى منطقة التفاعل.

6. استكشاف أخطاء نسب F/M المنخفضة وإصلاحها: Microthrix Bulking & Pin Floc

تمثل نسبة F/M المنخفضة (<0.15 في الأنظمة التقليدية) بيئة شديدة المجاعة البيولوجية. لقد تجاوز عدد الميكروبات إمدادات الطاقة الأساسية.

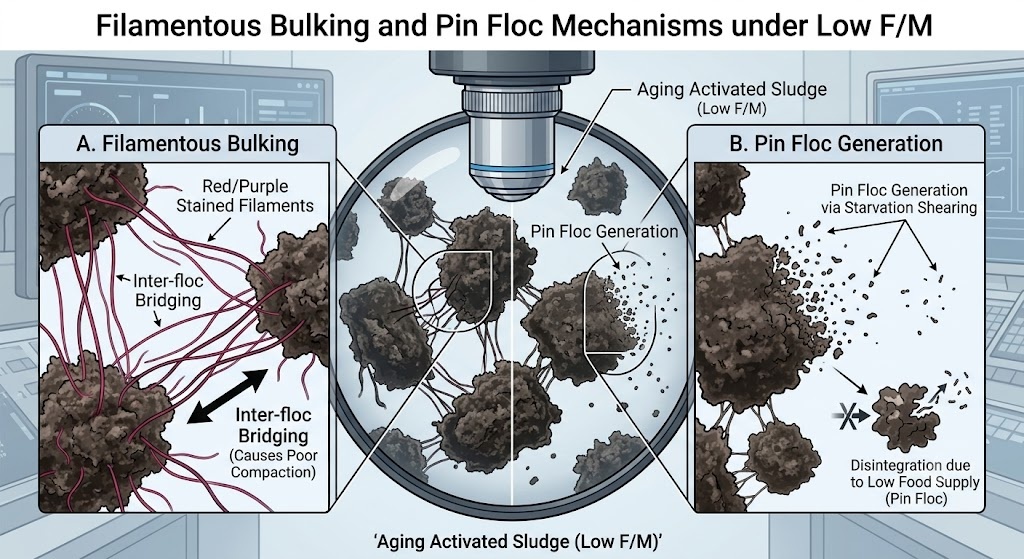

التشخيص البصري والمجهري في الموقع

• ظاهرة السطح: يكوّن حوض التهوية طبقة رغوية كثيفة أو دهنية أو بنية داكنة أو قشرية مقاومة لرذاذ الماء. يعرض الموضح الثانوي دبوس فلوك - جزيئات صغيرة تشبه الرماد تطفو فوق سد النفايات السائلة على الرغم من وجود عمود مائي عالي الشفافية.
• الهيكل المجهري: تبدو كتل الحمأة ضخمة ومظلمة وغير منتظمة. خيوط طويلة تشبه الشعر البكتيريا الخيطية (مثل ميكروثريكس بارفيسيلا أو اكتب 0041 ) ينفجر من قلب الكتل، ويسد الفجوات ويمنع الضغط فعليًا في المصفي.

آليات التجويع يستكثر

عندما يكون الغذاء نادرًا، تتفوق البكتيريا الخيطية على البكتيريا القياسية المكونة للكتلة. تتمتع الخلايا الخيطية بنسبة أعلى بكثير من مساحة السطح إلى الحجم، مما يسمح لها بجمع كميات ضئيلة من الطلب الأوكسجيني البيولوجي بشكل أكثر فعالية من الكتل الكثيفة. عندما تتكاثر، فإنها تخلق شبكة تشبه الويب تحبس الماء، مما يؤدي إلى ارتفاع مؤشر حجم الحمأة (SVI) ويتسبب في ارتفاع غطاء الحمأة في جهاز التصفية نحو السطح.

الإجراءات التصحيحية المتقدمة

1. بروتوكول الهزال المتزايد: يجب عليك التخلص من الكتلة الحيوية الزائدة لاستعادة التوازن، ولكن التعديلات الكبيرة يمكن أن تؤدي إلى صدمة النظام. تنفيذ 10% إلى 15% الحد الأقصى لقاعدة الهدر : لا تقم مطلقًا بزيادة حجم WAS اليومي الخاص بك بأكثر من 15% في نافذة واحدة مدتها 24 ساعة.
2. استراتيجية الكلورة الانتقائية: إذا كان الحجم الخيطي شديدًا، قم بتطبيق جرعة الكلور المستهدفة على خط RAS. جرعة الكلور بمعدل دقيق 2 إلى 5 رطل من الكلور لكل 1000 رطل من MLVSS يوميًا . نظرًا لأن الخيوط تمتد إلى الخارج من هيكل الكتلة، فإنها تتعرض للكلور أولاً، مما يؤدي إلى تدميرها مع الحفاظ على سلامة البكتيريا الداخلية المكونة للكتلة.

7. تكامل العمليات: المصفوفة التشغيلية F/M مقابل MCRT

لا تدير عمليات مياه الصرف الصحي المتقدمة F/M كمقياس معزول. وهو بمثابة معكوس رياضي ل متوسط وقت بقاء الخلية (MCRT) أو وقت الاحتفاظ بالمواد الصلبة (SRT) .

في حين أن F/M يقيس الضغوط الخارجية (دخول الطعام إلى النظام)، فإن MCRT يقيس العمر الداخلي ووقت الاحتفاظ بالقوى العاملة.

MCRT = إجمالي مخزون المواد الصلبة العالقة المتطايرة في النظام / إجمالي كتلة المواد الصلبة المتطايرة المهدرة والنفايات السائلة المفقودة يوميًا

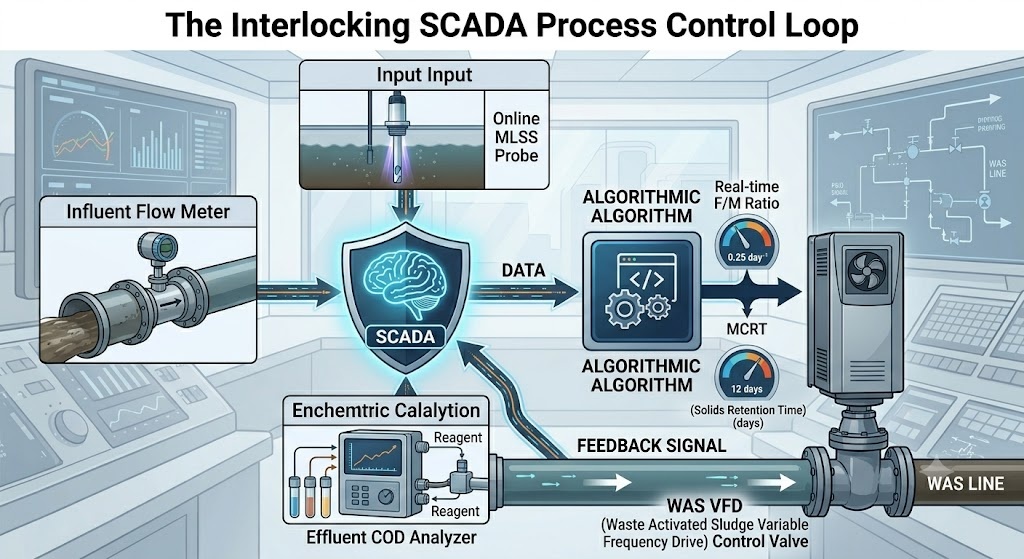

الانتقال إلى التوائم الرقمية والتحكم التلقائي SCADA

تستخدم مرافق العلاج الحديثة وحدة موحدة مصفوفة التحكم في العمليات ضمن أنظمة SCADA الخاصة بهم. توفر مجسات MLSS الضوئية عبر الإنترنت المثبتة في منتصف حوض التهوية بيانات مستمرة عن المواد الصلبة. بالاشتراك مع مقاييس التدفق المغناطيسي الرقمية على خطوط التدفق وWAS، يقوم نظام SCADA تلقائيًا بتعديل مضخات الهدر ذات محرك التردد المتغير (VFD) للحفاظ على هدف ثابت MCRT.

عندما يؤدي الحمل الصناعي المفاجئ إلى تغيير نسبة F/M، تكتشف الأتمتة الانخفاض المقابل في الطلب على الأكسجين المذاب (DO) ويمكن إجراء التعديلات على الفور. يضمن هذا التكامل أن يعمل MCRT كمرتكز للاستقرار، بينما يعمل F/M كأداة تشخيصية لتقييم اختلافات التحميل في الوقت الفعلي.

8. ملخص: الوجبات التنفيذية لمديري المصانع

يتطلب تحسين محطة الحمأة المنشطة تجاوز منهجيات القواعد الأساسية التاريخية وتبني مقاييس العملية الديناميكية:

• دمج البدائل السريعة: استبدل اختبار BOD القياسي لمدة 5 أيام بأجهزة استشعار COD لمدة ساعتين أو أجهزة استشعار بصرية UV-Vis عبر الإنترنت لإدارة صدمات F/M العالية بشكل استباقي.
• التطبيع لمحتوى الرماد: لا تقم أبدًا بحساب أهداف العملية باستخدام إجمالي MLSS؛ إعطاء الأولوية لـ MLVSS لعزل الكتلة البيولوجية النشطة من طمي الأنهار الخاملة والأمطار المعدنية.
• دمج أهداف درجة الحرارة الحركية: نطاقات F/M المستهدفة أقل في الشتاء وأعلى في الصيف لتتناسب مع تقلبات التمثيل الغذائي البكتيرية الطبيعية.
• ممارسة الهزال المحافظ: قم بحماية نظامك من تقلبات العملية عن طريق وضع حد أقصى لأي تعديل حجمي لنظام WAS ليوم واحد بنسبة 15%.
