مقدمة لمكابس تصفية الحزام
ما هو مكبس مرشح الحزام؟

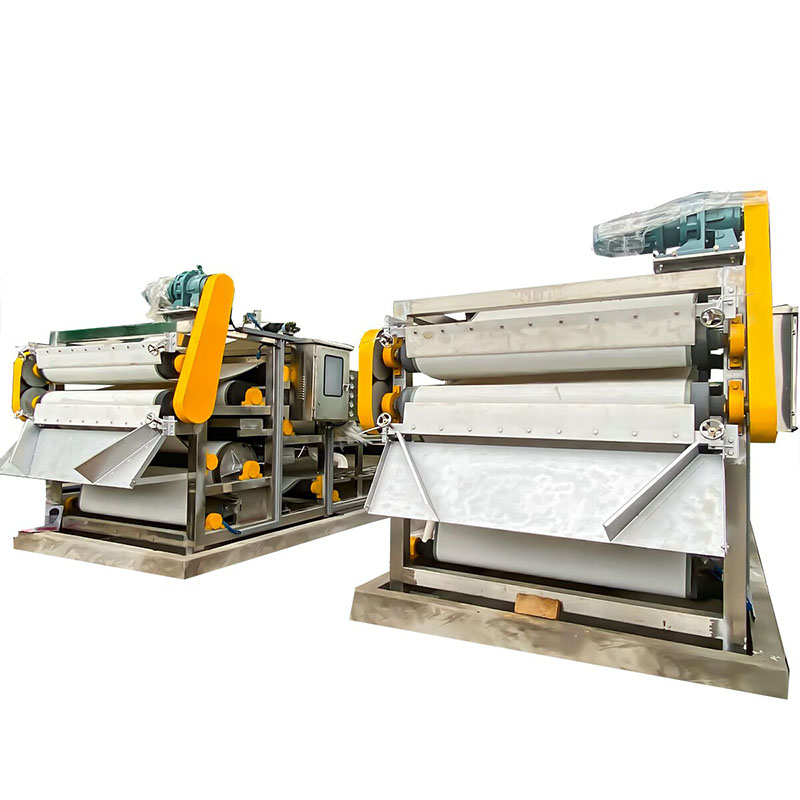

ال مكبس مرشح الحزام (BFP) هي قطعة هامة من المعدات في مجال نزح الحمأة و معالجة مياه الصرف الصحي . في الأساس، هو جهاز ميكانيكي مستمر مصمم لفصل السائل عن الطين، مما ينتج عنه مادة أكثر جفافًا وأكثر قابلية للإدارة تُعرف باسم "كعكة الترشيح".
إنه يعمل عن طريق تمرير الحمأة المشروطة بين حزامين مشدودين ومساميين. عندما يتم عصر الحمأة وضغطها من خلال سلسلة من البكرات، تعمل الجاذبية والقص والضغط معًا لإزالة الماء بكفاءة. وهذا يؤدي إلى انخفاض كبير في حجم الحمأة.
ما أهمية نزح الحمأة؟
إن نزح المياه من الحمأة ليس مجرد عملية ثانوية؛ فهو أمر حيوي لتحقيق الكفاءة التشغيلية والاستدامة المالية معالجة مياه الصرف الصحي plants و various industrial facilities.
- تخفيض الحجم: تؤدي إزالة ما يصل إلى 80-90% من الماء إلى تقليل الحجم الإجمالي بشكل كبير الحمأة تتطلب التخلص. وهذا هو العامل الأساسي في تقليل تكاليف النقل والتخلص.
- وفورات في التكاليف: التخلص من الحمأة الرطبة مكلف. من خلال زيادة المواد الصلبة للكعك المحتوى، يمكن أن توفر المرافق بشكل كبير رسوم مدافن النفايات ونفقات النقل.
- التعامل والاستقرار: الحمأة المنزوعة الماء أسهل في التعامل معها وتكديسها وتخزينها. كما أن الكعكة الأكثر جفافًا هي أيضًا أكثر استقرارًا، مما يقلل من مشاكل الرائحة ويحسن ملاءمتها لإعادة الاستخدام المفيد المحتمل، مثل التسميد أو استخدام الأراضي.
تاريخ موجز والتطور
ال concept of using pressure to separate solids from liquids has been around for centuries, but the modern الصحافة مرشح الحزام ظهرت في منتصف القرن العشرين.
في البداية، اعتمد نزح المياه بشكل كبير على طرق أقل كفاءة مثل طبقات التجفيف أو مكابس الألواح والإطارات البسيطة. كان تطوير آلات التدفق المستمر بمثابة قفزة كبيرة إلى الأمام، حيث عالج الحاجة إلى إنتاجية أعلى في القطاعات البلدية والصناعية سريعة النمو. كانت النماذج المبكرة عبارة عن أجهزة صرف الجاذبية البسيطة، ولكن مع مرور الوقت، تطورت لتشمل مناطق ضغط متعددة ومتطورة أنظمة جرعات البوليمر لتعزيز كفاءة نزح المياه ، مما يؤدي إلى الوحدات الآلية عالية السعة المستخدمة اليوم.
مبدأ العمل لضغط مرشح الحزام
ال operation of a مكبس مرشح الحزام (BFP) هي عملية مستمرة ومتعددة المراحل تعمل على الاستفادة من التكييف الكيميائي والجاذبية والضغط الميكانيكي لفصل الماء عنه الحمأة . يمكن تقسيم العملية إلى أربع مناطق متميزة:
1. التكييف (التلبد)
قبل دخول المكبس، يجب أن يتم تجهيز الحمأة السائلة الواردة لتحرير الماء بشكل فعال. ويتم ذلك من خلال الحمأة conditioning .
- العملية: عامل كيميائي، عادة ما يكون عضويًا عالي الوزن الجزيئي البوليمر ، يختلط بسرعة مع الحمأة. يتسبب البوليمر في تجمع المواد الصلبة الصغيرة المشتتة معًا لتكوين كتل أكبر وأكثر استقرارًا تسمى كتل .
- الغرض: الse flocs trap the solids and improve the sludge’s permeability, making it much easier for water to drain in the subsequent steps. Proper conditioning is the key factor in achieving high كفاءة نزح المياه .
2. منطقة الصرف الجاذبية
ال conditioned sludge first enters the gravity drainage zone, typically at the beginning of the top filter belt.
- العملية: ال sludge flows onto a wide, horizontal section of the porous حزام التصفية . تحت قوة الجاذبية، يتم تصريف الماء الحر الذي تم إطلاقه أثناء التكييف بسرعة عبر الحزام، بمساعدة هيكل الحزام المفتوح.
- الغرض: تقوم هذه المرحلة بإزالة نسبة كبيرة من المياه التي يمكن تصريفها بسهولة، مما يزيد من تركيز المواد الصلبة من الملاط السائل الأولي (غالبًا ما يتراوح بين 1 إلى 5% مواد صلبة) إلى كتلة سميكة شبه صلبة (غالبًا ما تتراوح بين 10 إلى 15% مواد صلبة) قبل تطبيق الضغط.
3. منطقة الوتد
ال wedge zone serves as the transition from gravity drainage to high-pressure dewatering.
- العملية: ال sludge, now consolidated, is gradually squeezed between the upper and lower حزام التصفيةs لأنها تتقارب في شكل "إسفين". تطبق الفجوة المتضيقة قوى الضغط اللطيفة الأولى على الحمأة.
- الغرض: يمنع هذا الضغط البطيء والمتحكم فيه السائل كبير الحجم من الانفجار (يسمى "التعمية" أو "القذف") ويقوم بإعداد الكعكة الصلبة للضغط الشديد الذي يتبعه عن طريق توزيعها بالتساوي عبر عرض الحزام.
4. منطقة الضغط
هذا هو قسم نزح المياه الرئيسي حيث يتم عصر الجزء الأكبر من المياه المتبقية.
- العملية: ال two filter belts, with the sludge cake sandwiched between them, are guided through a serpentine path of progressively smaller diameter بكرات . يؤدي القطر المتناقص والتوتر المتزايد على الأحزمة إلى إخضاع الكعكة لمستويات عالية من القص والضغط.
- المناطق الفرعية:
- الضغط المنخفض: ال first set of rollers applies moderate pressure.
- الضغط العالي/القص: ال inner-most rollers apply maximum force, sometimes in rapid succession, to physically press the water out of the compressed cake.
- الإخراج: ال dewatered sludge, now referred to as the كعكة التصفية ، يخرج من الصحافة بتركيز عال من المواد الصلبة للكعك (عادةً ما يتراوح بين 18 إلى 35% من المواد الصلبة، اعتمادًا على نوع الحمأة). يتم بعد ذلك فصل الأحزمة، وتقوم الكاشطات بإزالة الكعكة للتخلص منها أو لمزيد من المعالجة.
المكونات الرئيسية لمكبس مرشح الحزام
أ مكبس مرشح الحزام (BFP) هي آلة متطورة مبنية على عدة أنظمة مترابطة تعمل في وئام لتحقيق نزح المياه بكفاءة. فهم هذه المكونات الأساسية أمر ضروري ل عملية الضغط على الحزام و صيانة .
أحزمة الفلتر (وسيلة الترشيح الأساسية)
ال belts are arguably the most critical component, directly involved in the filtration process.
- الوظيفة: هناك حزامان مساميان متواصلان (حزام علوي وحزام سفلي) يحيطان بالحمأة المشروطة. إنها تحتفظ بالجزيئات الصلبة بينما تسمح بمرور المرشح (الماء).
- المادة: عادةً ما تكون الأحزمة مصنوعة من مواد صناعية متينة مثل البوليستر أو البولي بروبيلين، ويتم نسجها بحجم شبكي محدد لتحسين الاحتفاظ بالمواد الصلبة وتصريف المياه.
- تتبع الحزام: ال belts must remain perfectly aligned to prevent damage or spillage. Sophisticated الأنظمة الهوائية غالبًا ما يتم التحكم في شد الحزام وتتبعه تلقائيًا.
بكرات (تطبيق الضغط والقص)
ال rollers are the physical mechanisms that generate the dewatering force.
- الوظيفة: ال sludge-filled belts travel around a series of large and small بكرات مرتبة في نمط اعوج. هذه الأسطوانات مسؤولة عن الضغط المتزايد المطبق في مناطق الإسفين والضغط.
- الأنواع:
- بكرات الجاذبية: تستخدم بشكل رئيسي في منطقة تصريف الجاذبية.
- بكرات الضغط: بكرات أصغر في منطقة الضغط تخلق قوة اتصال عالية و القص عن طريق ثني الأحزمة بشكل حاد.
نظام القيادة (التحكم في الحركة)
ال drive system controls the movement and speed of the filter belts.
- الوظيفة: إنه يحرك دوران أسطوانة المحرك الرئيسية، التي تسحب مجموعة الحزام بأكملها.
- الآلية: عادةً ما يكون محركًا كهربائيًا متصلاً بعلبة التروس. غالبًا ما تستخدم الأنظمة الحديثة محركات التردد المتغير (VFDs) للسماح بالتحكم الدقيق في سرعة الحزام.
- الأهمية: سرعة الحزام هي معلمة تشغيلية رئيسية، يتم تعديلها بناءً على الحمأة characteristics و desired الإنتاجية .
النظام الهوائي (الشد والتتبع)
يضمن هذا النظام السلامة والأداء الأمثل لأحزمة الفلتر.
- الوظيفة: يستخدم الهواء المضغوط لتطبيق شد مستمر ومتحكم فيه على الأحزمة ولتصحيح أي اختلال في المحاذاة (تتبع الحزام) تلقائيًا.
- الأهمية: يعد التوتر المستمر أمرًا حيويًا لتحقيق ضغط موحد والحد الأقصى كفاءة نزح المياه . يمنع التتبع الصحيح الأحزمة من الانزلاق عن البكرات، مما قد يؤدي إلى تمزقها أو إيقاف تشغيل المعدات.
لوحة التحكم (الأتمتة والمراقبة)
ال control panel serves as the brain of the belt filter press.
- الوظيفة: يضم الأتمتة الأنظمة وأجهزة التحكم المنطقية القابلة للبرمجة (PLCs) وواجهة المشغل. فهو يراقب متغيرات العملية مثل سرعة الحزام، وتدفق البوليمر، وشد الحزام.
- أdvanced Systems: تتميز BFPs الحديثة بعناصر تحكم متطورة لتسلسلات بدء التشغيل/إيقاف التشغيل الآلي والمراقبة عن بعد، مما يساهم في التحسين كفاءة الطاقة و reduced operator intervention.
نظام الغسيل (المحافظة على الكفاءة)
ال washing system prevents the belts from clogging, which is critical for continuous operation.
- الوظيفة: تقوم قضبان رش الماء ذات الضغط العالي بتنظيف الأحزمة مباشرة بعد كعكة التصفية يتم تفريغها، مما يؤدي إلى إزالة المواد الصلبة المتبقية التي يمكن أن تعمي نسيج الحزام.
- الآلية: ويستخدم مضخة مخصصة لتوفير المياه ذات الضغط العالي، والتي غالبًا ما يتم جمعها وتوجيهها مرة أخرى إلى مقدمة الخزان معالجة مياه الصرف الصحي plants (محطات معالجة مياه الصرف الصحي) لإعادة المعالجة.
أنواع مكابس مرشح الحزام
في حين أن مبدأ العمل الأساسي لا يزال هو نفسه، الصحافة مرشح الحزامes تأتي في عدة تكوينات مصممة للتعامل مع القدرات المختلفة وأنواع الحمأة وقيود المساحة. يتم تصنيفها عمومًا بناءً على الحجم/السعة وتكوين الحزام.
على أساس الحجم والقدرة
ال size of the press is primarily defined by the width of its أحزمة التصفية ، الذي يحدد الإنتاجية أو القدرة.
- وحدات المختبر/التجريبية: تستخدم المكابس الصغيرة لاختبار أنواع الحمأة المختلفة وتحسينها البوليمر dosing ، وتوسيع نطاق البيانات قبل الاستثمار في وحدة كاملة الحجم.
- المكابس الصغيرة والمتوسطة الحجم: تستخدم عادة في البلديات الصغيرة معالجة مياه الصرف الصحي plants أو المنشآت الصناعية ذات معدلات التدفق المعتدلة (مثل عمليات تجهيز الأغذية الصغيرة). قد تتراوح عروض الحزام من 0.5 دولار إلى 1.5 دولار للمتر.
- مكابس كبيرة ذات قدرة عالية: تم تصميم هذه الآلات لمحطات معالجة مياه الصرف الصحي الكبرى في المدن الكبرى والتطبيقات الصناعية واسعة النطاق (مثل الورق واللب)، وتتميز بأحزمة عريضة (تصل إلى 3 دولارات أمريكية أو أكثر) وهي مصممة للتشغيل المستمر بكميات كبيرة.
بناءً على تكوين الحزام
ال design and arrangement of the belts and rollers lead to different configurations, optimizing the sludge’s time in the gravity and pressure zones.
1. مركبات BFP ذات الضغط المنخفض/الجاذبية العالية
- الخصائص: الse models feature an extended منطقة تصريف الجاذبية غالبًا ما يتم استخدام بكرات مائلة أو بكرات إضافية لتحقيق أقصى قدر من إزالة المياه الأولية قبل مرحلة الضغط.
- أpplication: الأنسب للحمأة ذات خصائص نزح المياه الجيدة والمحتوى الأولي العالي من الماء الحر (على سبيل المثال، بعض الحمأة المعدنية أو الصناعية).
2. BFPs القياسية ثلاثية المناطق
- الخصائص: ال most common configuration, featuring distinct gravity, wedge, and pressure zones, as detailed earlier. They balance efficiency and cost-effectiveness.
- أpplication: تستخدم على نطاق واسع في معالجة مياه الصرف الصحي البلدية و various industrial applications.
3. مكابس مزدوجة الحزام (التغليف ونزح الماء)
- الخصائص: تدمج بعض الوحدات المتقدمة أ الحمأة thickening المرحلة (غالبًا ما تكون مثخنة الأسطوانة الدوارة) مباشرة مع مرحلة نزح المياه بالضغط على الحزام.
- الغرض: ال thickener first increases the solids concentration of very dilute sludge, improving the press’s efficiency and الإنتاجية القدرة.
مكابس تصفية الحزام المتخصصة
الse are designed for particular requirements, often focusing on maximizing final cake dryness.
- مكابس مرشح حزام الضغط العالي: الse use smaller pressure بكرات و extremely high belt tension to achieve the absolute maximum المواد الصلبة للكعك المحتوى.
- أpplication: ضروري عندما يكون تقليل حجم الحمأة أمرًا بالغ الأهمية، أو عندما تكون الكعكة النهائية مخصصة للتجفيف الحراري أو الحرق، حيث يوفر المحتوى العالي من المواد الصلبة بشكل كبير استهلاك الطاقة .
أpplications of Belt Filter Presses
ال مكبس مرشح الحزام (BFP) هو حل متعدد الاستخدامات لنزح المياه يستخدم عبر مجموعة واسعة من الصناعات التي تتطلب فصل المواد الصلبة والسائلة وتقليل حجم الحمأة.
محطات معالجة مياه الصرف الصحي
هذا هو التطبيق الأساسي والأكثر شيوعًا لـ BFPs.
- معالجة مياه الصرف الصحي البلدية: لا غنى عن BFPs في المدينة والبلدة معالجة مياه الصرف الصحي plants (محطات معالجة مياه الصرف الصحي). فهي تقوم بإزالة الماء من الحمأة العضوية (المواد الصلبة الحيوية) الناتجة أثناء عمليات المعالجة الأولية والثانوية. الناتجة كعكة التصفية يتم تقليل حجمها بشكل كبير، مما يجعل التخلص منها (مدافن النفايات، والحرق) أو إعادة الاستخدام المفيد (استخدام الأراضي، والتسميد) أكثر فعالية من حيث التكلفة.
التطبيقات الصناعية
يتم استخدام BFPs في العديد من بيئات التصنيع والمعالجة لإدارة تدفقات النفايات الصناعية.
- تجهيز الأغذية: غالبًا ما تحتوي الحمأة الناتجة عن غسل الخضار أو معالجة اللحوم أو تخمير البيرة على كميات كبيرة من المواد الصلبة. تقوم BFPs بإزالة مياه هذه الحمأة العضوية بكفاءة، مما يساعد في الامتثال التنظيمي وتقليل تكاليف التخلص لقطاعات مثل مصانع الألبان ومصانع الجعة والمسالخ.
- صناعة الورق واللب: ال process of making paper generates large quantities of fibrous sludge and waste materials. BFPs are key to dewatering this paper sludge, often achieving very high throughputs due to the fibrous nature of the solids.
- التصنيع الكيميائي والصيدلاني: يتم استخدام BFPs لنزح المياه من حمأة النفايات، ومعالجة المنتجات الثانوية، وحتى لفصل المنتجات النهائية، بشرط أن تكون المواد متوافقة مع مادة الحزام والضغط الميكانيكي.
عمليات التعدين
في قطاع التعدين، يتم استخدام BFPs لإدارة المخلفات ونزح المياه المركزة.
- نزح المياه المخلفات: تساعد BFPs على استعادة المياه من مخلفات المناجم (مواد النفايات)، وهو أمر حيوي للحفاظ على المياه والاستقرار البيئي، وخاصة في المناطق القاحلة.
- تركيز نزح المياه: وفي بعض الحالات، يتم استخدامها لتصريف المياه من المركزات المعدنية، مما يقلل من وزن المنتج النهائي وتكاليف نقله.
التطبيقات المتخصصة
- صباغة النسيج: نزح المياه من الحمأة التي تحتوي على الأصباغ والمواد الكيميائية المتبقية.
- التشطيب المعدني: فصل حمأة الهيدروكسيد المعدني من حمامات المعالجة المستهلكة.
ال common thread across all these applications is the need for efficient فصل المواد الصلبة لتقليل حجم النفايات واستعادة المياه، وهو ما يترجم بشكل مباشر إلى انخفاض التكاليف التشغيلية وتعزيز الامتثال البيئي.
أdvantages and Disadvantages of Belt Filter Presses
اختيار الحق معدات نزح المياه يتطلب فهمًا واضحًا للمقايضات. ال مكبس مرشح الحزام (BFP) يقدم فوائد كبيرة ولكنه يأتي أيضًا مع بعض القيود.
أdvantages: Why Choose a BFP?
| أdvantage | الوصف | التأثير على التشغيل |
| التشغيل المستمر | ال BFP is designed for non-stop processing, unlike batch equipment (e.g., filter presses). | عالية الإنتاجية و no downtime required for cleaning or plate cycling. |
| استهلاك منخفض نسبيا للطاقة | يستخدم في المقام الأول الضغط الميكانيكي وكمية صغيرة من الكهرباء لنظام القيادة والمضخات. | أقل التكاليف التشغيلية مقارنة بالطرق كثيفة الاستهلاك للطاقة مثل التجفيف الحراري أو الطرد المركزي. |
| بسيطة للتشغيل والصيانة | ال mechanical design is relatively straightforward once optimized, leading to easier صيانة مكبس الحزام . | يحتاج المشغلون إلى تدريب أقل تخصصًا مقارنة بالآلات الأكثر تعقيدًا. |
| نسبة جيدة من الإنتاجية/التكلفة | يوفر قدرة معالجة كبيرة مقابل استثمار أقل نسبيًا من بعض تقنيات نزح المياه ذات المواد الصلبة العالية. | أn effective, budget-friendly solution for medium to large-scale معالجة مياه الصرف الصحي plants . |
| التقاط المواد الصلبة بشكل فعال | ال belts provide a physical barrier, ensuring high فصل المواد الصلبة و clean filtrate, which reduces the load on upstream processes. | |
العيوب: القيود والاعتبارات
- ارتفاع الاستثمار الأولي: في حين أن تكاليف التشغيل معقولة، فإن شراء وتركيب نظام BFP قوي، بما في ذلك معدات المعالجة المسبقة اللازمة (مثل أنظمة جرعات البوليمر )، يمكن أن تكون كبيرة.
- متطلبات المساحة: عادةً ما تكون آلات BFP عبارة عن آلات أفقية كبيرة. إنها تتطلب مساحة كبيرة، والتي يمكن أن تكون عاملاً مقيدًا في المرافق ذات المساحة المحدودة.
- الحساسية لخصائص حمأة التغذية: ال performance is highly dependent on effective الحمأة conditioning . إذا كانت نوعية الحمأة الواردة أو البوليمر تتغير الجرعة بشكل متكرر، وأداء الصحافة و المواد الصلبة للكعك يمكن أن يعاني الاتساق.
- استهلاك مياه الغسيل: تتطلب BFPs كمية كبيرة من الماء عالي الضغط من أجلها نظام الغسيل للحفاظ على حزام التصفيةs النظيفة، مما يزيد من الطلب الإجمالي على المياه للمنشأة.
- انخفاض المواد الصلبة النهائية للكيك (مقارنة بالطرق الأخرى): على الرغم من أنها كافية للعديد من طرق التخلص، إلا أن BFPs تحقق عمومًا نتائج نهائية أقل المواد الصلبة للكعك (عادة 18-35%$) مقارنة بالمكابس اللولبية أو مكابس الترشيح ذات الضغط العالي (والتي يمكن أن تصل إلى أكثر من 40-60%$).
العوامل التي يجب مراعاتها عند اختيار مكبس مرشح الحزام
اختيار الأمثل مكبس مرشح الحزام (BFP) هو القرار الذي يؤثر على تكاليف التشغيل و كفاءة نزح المياه . يجب أن يتجاوز التقييم الشامل السعر ويركز على تفاصيل التطبيق.
خصائص الحمأة (المحرك الأساسي)
ال nature of the material being processed is the most important factor in BFP selection.
- النوع والمنشأ: هل الحمأة أولية أم ثانوية (بيولوجية) أم كيميائية أم صناعية؟ تتطلب أنواع الحمأة المختلفة (على سبيل المثال، شديدة الألياف مقابل الجيلاتينية) ضغوطًا مختلفة وأقمشة حزام مختلفة.
- تركيز المواد الصلبة الأولية: قد تتطلب الحمأة المخففة جدًا تكثيفًا مسبقًا (على سبيل المثال، استخدام مثخن حزام الجاذبية) قبل الضغط الفعال.
- مؤشر نزح المياه: يتم تحديد ذلك من خلال الاختبارات المعملية. سوف تتطلب الحمأة التي يتم نزع الماء منها بشكل سيئ فترات احتجاز أطول، مما يعني وجود BFP أكبر أو وحدة ذات امتداد ممتد منطقة تصريف الجاذبية .
- الانضغاط: مقدار الضغط الذي يمكن أن تتحمله الحمأة قبل أن تؤدي المقاومة إلى إبطاء معدل الترشيح.
متطلبات السعة والإنتاجية
ال machine must be sized to handle the facility’s expected flow.
- القدرة الهيدروليكية: ال volume of sludge (in gallons or cubic meters) the unit must process per hour.
- تحميل المواد الصلبة: ال total dry weight of solids (in kg/hr or lb/hr) the press must handle. This dictates the necessary حزام التصفية العرض، وهو مقياس الحجم الرئيسي.
تكاليف التشغيل والصيانة
ال total cost of ownership extends well beyond the initial purchase price.
- استهلاك البوليمر: تكييف الحمأة هي نفقات متكررة كبيرة. الوحدة التي تحقق الهدف المواد الصلبة للكعك مع أقل البوليمر dosage سيوفر المال مع مرور الوقت.
- استهلاك الطاقة: قارن بين متطلبات القدرة الحصانية لنظام القيادة ومضخات الترشيح، بهدف تحقيق أعلى مستوياتها كفاءة الطاقة .
- متطلبات الصيانة: عامل في تكلفة استبدال الأجزاء البالية، وخاصة حزام التصفيةs و pressure بكرات .
أutomation and Control
تقدم BFPs الحديثة تطورات كبيرة في التحكم في العمليات.
- أutomated Control Systems: ابحث عن PLCs وأجهزة الاستشعار التي يتم ضبطها تلقائيًا التوتر الحزام , سرعة الحزام ، و البوليمر dosing استجابة للتغيرات في تغذية الحمأة الواردة. وهذا يقلل من الحاجة إلى إشراف المشغل المستمر.
- المراقبة عن بعد: تعمل الأنظمة ذات الوصول عن بعد على تسهيل التشخيص والتنبؤ صيانة مكبس الحزام ، تقليل وقت التوقف غير المتوقع.
سمعة الموردين والدعم
يعد اختيار شريك موثوق أمرًا بالغ الأهمية لتحقيق النجاح على المدى الطويل.
- الخبرة والسجل الحافل: تقييم تاريخ المورد بما شابه ذلك معالجة مياه الصرف الصحي plants أو العمليات الصناعية.
- الدعم المحلي: تأكد من توفر قطع الغيار والخدمات الفنية وتدريب المشغلين بسهولة لتقليل أي انقطاع عملية مستمرة .
الصيانة واستكشاف الأخطاء وإصلاحها
فعالة صيانة مكبس الحزام أمر ضروري لضمان عالية كفاءة نزح المياه ، وتعظيم عمر المعدات، وتقليل وقت التوقف عن العمل المكلف. دائمًا ما يكون النهج الاستباقي أكثر فعالية من حيث التكلفة من الإصلاحات التفاعلية.
مهام الصيانة الدورية
الاتساق في هذه المهام يضمن عملية مستمرة من مكبس مرشح الحزام (BFP) :
- فحص الحزام وغسله: تأكد من نظام الغسيل يعمل بشكل صحيح مع الضغط والتدفق الكافي. قم بفحص روتيني حزام التصفيةs لعلامات التآكل أو التمزق أو العمى المفرط (الانسداد).
- شد الحزام وتتبعه: مراقبة نظام هوائي للتأكد من أن الأحزمة تحافظ على التوتر الصحيح. قم بفحص نظام التتبع التلقائي يوميًا لمنع جريان الحزام، والذي يمكن أن يسبب أضرارًا جسيمة.
- تزييت الأسطوانة والمحمل: اتبع جدول الشركة المصنعة لتشحيم المحامل على الإطلاق بكرات . يعد التشحيم السيئ أحد الأسباب الرئيسية لفشل الأسطوانة.
- فحص نظام البوليمر: معايرة بانتظام البوليمر dosing system و check feed lines for blockages. The polymer solution concentration must be consistent for optimal الحمأة conditioning .
- فحص شفرة المكشطة: تأكد من scraper blades that remove the كعكة التصفية تكون حادة ومحاذاة بشكل صحيح لمنع بقايا الكعك من الانتقال، مما قد يؤدي إلى عمى الأحزمة.
المشاكل والحلول المشتركة
| مشكلة | السبب المحتمل | الحل |
| الكعكة الرطبة / المواد الصلبة الرديئة | غير كافية البوليمر dosage أو سوء الخلط. | أdjust the البوليمر الجرعة والتأكد من أن جهاز الخلط يعمل. |
| الكعكة الرطبة / المواد الصلبة الرديئة | غير صحيح سرعة الحزام (سريع جدًا) أو التوتر (منخفض جدًا). | قم بإبطاء الحزام لزيادة وقت نزح المياه؛ ضبط التوتر الحزام عن طريق النظام الهوائي. |
| جريان الحمأة (من الأحزمة) | ال gravity or wedge zone is overloaded. | إبطاء معدل التغذية (السعة الهيدروليكية) و/أو زيادة البوليمر جرعة لتشكيل كتل أقوى. |
| تجعد/تلف الحزام | أutomatic tracking system failure or inconsistent belt tension. | تحقق من ضغط الهواء في أسطوانات التتبع وافحص أجهزة الاستشعار بحثًا عن أي حطام أو عطل. |
| عالية Vibration / Noise | محامل الأسطوانة البالية أو المضبوطة. | استبدل المحامل الأسطوانية المتضررة على الفور لمنع حدوث عطل كارثي للأسطوانة. |
الابتكارات في تكنولوجيا الصحافة مرشح الحزام
في حين أن المبدأ الأساسي لاستخدام الضغط بين الحزامين يظل ثابتًا، الصحافة مرشح الحزامes (BFPs) تتطور باستمرار، وذلك في المقام الأول من خلال التقدم في الأتمتة والتحكم والتصميم. وتركز هذه الابتكارات على تعظيم كفاءة نزح المياه وتقليل تكاليف التشغيل (OPEX)، وتسهيل إدارة الآلات.
أutomated Polymer Dosing Systems
ال consistency of الحمأة conditioning هو العامل الأكثر أهمية في أداء BFP. تستخدم الأنظمة الحديثة المراقبة المتقدمة لتحسين هذه العملية.
- المراقبة في الوقت الحقيقي: استخدام الأنظمة الجديدة القياس البصري (على سبيل المثال، أجهزة استشعار الليزر أو الكاميرات) لمراقبة الحمأة و floc structure as it enters the press.
- أI and Algorithm Control: من خلال تحليل الحمأة الاتساق ومعدل التدفق في الوقت الحقيقي، و أنظمة التحكم الآلي استخدم خوارزميات خاصة، مدعومة غالبًا بالذكاء الاصطناعي، لضبط الدقة البوليمر dosage و flow rate.
- فائدة: وهذا يلغي الحاجة إلى التعديلات اليدوية والذاتية، مما يؤدي إلى تقليلها البوليمر الاستهلاك (توفير يصل إلى 40٪ دولارًا أمريكيًا) والحفاظ على الاتساق المواد الصلبة للكعك على الرغم من تقلب جودة الحمأة الواردة.
تصاميم الضغط العالي ونزح المياه الموسعة
تركز ابتكارات التصميم على زيادة الجفاف النهائي لل كعكة التصفية و boosting الإنتاجية .
- المكابس المعيارية والعمودية: تتميز التصميمات الأحدث بتكوين منخفض أو عمودي لمنطقة الضغط. وهذا يقلل من أثر الماكينة، مما يجعلها مثالية في أي مكان متطلبات المساحة هي القيد.
- منطقة الجاذبية الممتدة: تشتمل بعض الطرز على حزام ثالث مستقل أو حزام ممتد مائل منطقة تصريف الجاذبية باستخدام محاريث أو عناصر متخصصة (مثل Roto-Kone®) لإزالة المزيد من المياه الحرة قبل منطقة الضغط. وهذا يزيد بشكل كبير من القدرة على الحمأة المخففة.
- زيادة البكرات: يتم الآن تصنيع المطابع بشكل شائع بمبلغ 7 دولارات أو 8 دولارات أو حتى 12 دولارًا بكرات في منطقة الضغط، غالبًا بأقطار أصغر وحزام أكبر، لإخضاع الكعكة لضغط وقص أكثر كثافة ولفترة طويلة، مما يؤدي إلى أعلى الرطوبة المتبقية إزالة.
العمليات الذكية والمراقبة عن بعد
ال integration of BFPs into the إنترنت الأشياء الصناعية (IIoT) يسمح بتشغيل أكثر أمانًا وكفاءة وأقل إشرافًا.
- التشخيص عن بعد: على أساس PLC لوحات التحكم أصبحت الآن ممكّنة عبر الشبكة، مما يسمح للموردين ومديري المصانع بمراقبة مقاييس الأداء عن بعد، وضبط الإعدادات، وتشخيص المشكلات دون التواجد فعليًا في الموقع.
- الصيانة التنبؤية: تقوم المستشعرات بتتبع ساعات التشغيل ومستويات الاهتزاز للمكونات الرئيسية (مثل بكرات و bearings). This data allows operators to schedule صيانة من قبل يحدث انهيار، وضمان صحيح عملية مستمرة .
الاتجاهات المستقبلية في تكنولوجيا ضغط مرشح الحزام
ال trajectory of BFP innovation is clearly focused on making them smarter, more autonomous, and fully integrated components of a modern معالجة مياه الصرف الصحي plants .
زيادة الأتمتة
ال goal is to achieve near-autonomous operation with minimal operator intervention.
- التكيف الذاتي: سوف تعتمد BFPs المستقبلية بشكل أكبر على حلقات التغذية المرتدة القائمة على أجهزة الاستشعار والتي تقوم تلقائيًا بضبط معدل التغذية، سرعة الحزام ، و pressure settings to maintain an optimal output quality ($\text{cake solids}$) under all conditions.
- أutomated Cleaning: دورات تنظيف ذاتي محسنة تستخدم كمية أقل من الماء والعوامل الكيميائية لضمان بقاء الأحزمة غير معتمة.
تحسين كفاءة الطاقة
أs utility costs rise, reducing power demand is a primary goal.
- محركات الأقراص ذات السرعة المتغيرة (VSDs): إن الاستخدام الواسع النطاق لمحركات VSD عالية الكفاءة في جميع المحركات (محرك الأقراص والمضخة والغسالة) سيسمح للضغط باستخدام الطاقة اللازمة فقط للتيار الإنتاجية و الحمأة characteristics .
- الهيدروليكية مقابل الهوائية: مزيد من التحسين لأنظمة الشد الهيدروليكية أو الهوائية للحصول على دقة أفضل واستهلاك أقل للهواء/الزيت.
المراقبة والتحكم عن بعد
ال push toward centralized control systems across entire water facilities will continue.
- تقنية التوأم الرقمي: استخدام نماذج محاكاة لـ BFP يتم تغذيتها ببيانات في الوقت الفعلي للتنبؤ بالأداء وتحسين نقاط الضبط وتدريب المشغلين بأمان.
- واجهات المحمول: التحكم في نظام نزح المياه بالكامل ومراقبته عبر الأجهزة اللوحية القوية أو تطبيقات الهاتف المحمول، مما يزيد من قدرة المشغل على الحركة والاستجابة.
الاستنتاج
خلاصة الفوائد الرئيسية
ال مكبس مرشح الحزام (BFP) يظل قطعة أساسية وفعالة للغاية معدات نزح المياه حاسمة لإدارة النفايات المستدامة. ينبع نجاحها من مجموعة قوية من السمات:
- كفاءة التكلفة: من خلال تقليل حجمها بشكل ملحوظ الحمأة (تحقيق عالية المواد الصلبة للكعك المحتوى)، تعمل BFPs على خفض نفقات النقل والتخلص بشكل كبير معالجة مياه الصرف الصحي plants و industry.
- التشغيل المستمر: ال mechanical, non-batch process allows for high الإنتاجية و reliable 24/7 service, optimizing plant efficiency.
- البساطة والموثوقية: بالمقارنة مع الآلات المعقدة للغاية، فإن التصميم الأساسي لـ BFP - الاستفادة من الجاذبية وتكييف البوليمر والضغط الميكانيكي عبر بكرات — بسيط نسبيًا، مما يؤدي إلى سهولة التشغيل وإمكانية التنبؤ به صيانة مكبس الحزام .
ال Future Outlook
ال BFP is not a stagnant technology. Fueled by the demands for greater كفاءة الطاقة ، وانخفاض النفقات التشغيلية، وانخفاض القوى العاملة، فإن الاتجاه يتجه نحو أتمتة أكثر ذكاءً . سوف تتكامل الأنظمة المستقبلية بشكل متزايد أنظمة التحكم الآلي و sophisticated sensors to optimize جرعة البوليمر و سرعة الحزام في الوقت الفعلي، وتقديم أداء متسق مع الحد الأدنى من الإشراف البشري.
بالنسبة لأي منشأة تتعامل مع كميات كبيرة من النفايات السائلة، تستمر مكبس الفلتر الحزامي في تقديم حل متطور وفعال من حيث التكلفة ومثبت لـ فصل المواد الصلبة و sludge volume reduction, solidifying its place as an indispensable tool in modern industrial and municipal operations.
الأسئلة المتداولة (الأسئلة الشائعة)
س 1: ما هو محتوى المواد الصلبة النهائية للكعكة النموذجية التي يتم تحقيقها بواسطة مكبس الترشيح الحزامي؟
أ مكبس مرشح الحزام (BFP) عادة ما يصل إلى النهائي المواد الصلبة للكعك تركيز يتراوح من 18% إلى 35% ، اعتمادًا كبيرًا على النوع الحمأة . غالبًا ما تؤدي الحمأة البيولوجية العضوية إلى الحد الأدنى من هذا النطاق، في حين أن الحمأة الليفية (مثل تلك الناتجة عن صناعة الورق) أو الحمأة المعدنية يمكن أن تصل إلى النهاية الأعلى.
س2: كيف يمكن مقارنة مكبس الفلتر الحزامي بجهاز الطرد المركزي؟
| ميزة | مكبس الترشيح بالحزام (BFP) | جهاز طرد مركزي |
| التكلفة التشغيلية | عموما أقل استهلاك الطاقة. | عموما higher energy consumption due to high rotational speed. |
| الصيانة | أسهل، ميكانيكية، تركز على الأحزمة/البكرات. | أكثر تعقيدًا، وتتضمن أجزاء دوارة عالية السرعة وتحكمًا متطورًا. |
| الإنتاجية | عالية, suited for continuous, large-volume flow. | عالية, can achieve greater الإنتاجية في مساحة أقل. |
| البصمة | يتطلب أ بصمة كبيرة بسبب تصميمه الأفقي. | يتطلب أ بصمة أصغر (تصميم عمودي/مدمج). |
| المواد الصلبة النهائية | عادة 18% - 35% . | يمكن في كثير من الأحيان تحقيق أعلى قليلا المواد الصلبة للكعك (25% - 40%). |
س3: ما هو المتغير التشغيلي الأكثر أهمية بالنسبة لبرنامج تعزيز السلام؟
ال most critical operational variable is the جرعة البوليمر (التكييف الكيميائي). يشكل البوليمر قويًا ومستقرًا كتل التي تطلق الماء بكفاءة. إذا كانت الجرعة منخفضة جدًا، تصبح الكعكة مبللة ويسيل الحمأة؛ إذا كان مرتفعًا جدًا، فهو إسراف ويمكن أن يؤدي إلى بنية سيئة للكعكة. الحفاظ على الجرعة المثالية هو المفتاح كفاءة نزح المياه .
س 4: ما هي مدة بقاء أحزمة الفلتر؟
ال lifespan of the أحزمة التصفية متغير للغاية، اعتمادا على الحمأة characteristics (على سبيل المثال، المواد الكاشطة مثل الحصى)، شدة نظام الغسيل ، وصحيح التوتر الحزام و tracking. Under ideal conditions with good صيانة ، يمكن أن يستمر الحزام في أي مكان من 1 إلى 5 سنوات .
س5: ما معنى "العمى"؟
المسببة للعمى يحدث عندما تسد الجزيئات الصلبة الدقيقة مسام الجلد أحزمة التصفية . وهذا يمنع الماء (الترشيح) من المرور، مما يقلل بشكل كبير من كفاءة نزح المياه و leading to a very wet filter cake. Regular and effective operation of the نظام الغسيل مطلوب لمنع التعمية.
English
عربى
Español
